【明慧网二零零七年四月二十八日】我们是华北北部的大法弟子。在推广新唐人的过程中,有时由于条件所限(如楼顶没有可依托物,或是坡状的隔热层,或社区不让在楼顶安装等环境原因,或世人有怕心不敢安在外面等心理原因),给推广造成了一定困难。为此,我们就想尝试其它的安装方法,另辟蹊径。

我们首先对室内、阳台(必须是南向窗或西向窗)接收做了一些尝试,并取得了初步成功。基本方法是:

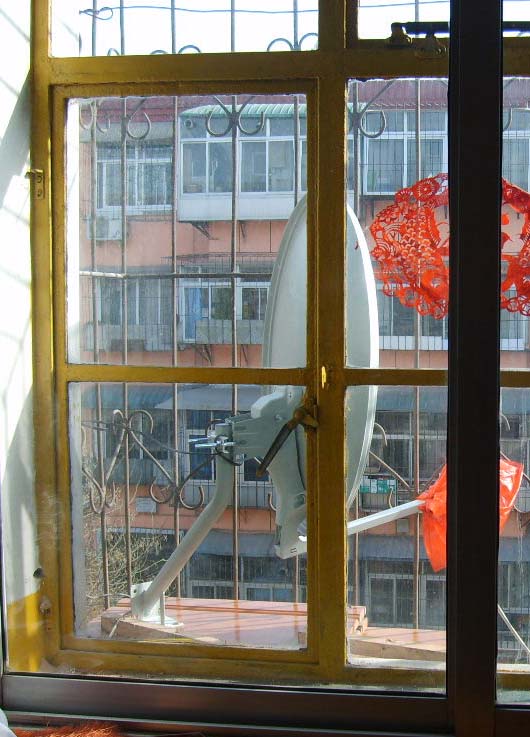

1、 如果用户窗外有铁罩子,可以考虑安在罩子内。这样既避免了窗户对信号的屏蔽,又易于隐蔽,用布类或塑料类的东西蒙上就行了。如果是老式铁窗,罩子一般为0.5米宽,一般采用10mm钢筋,间距一般为13cm。可使用55厘米的中卫KU天线,用自攻螺丝固定在合适的木板上,量好仰角,由南向西转,很容易就出来了。我们使用卓异接收机(门限为29%),新唐人信号质量可达到45%。如果是细方管焊接的铁罩,信号质量可达50%。如果是铝合金窗,罩子一般为0.4米宽。因为45cmKU天线以下在罩子内不能稳定接收(当然南方因为信号强还是可以的),这种方法就不行了,所以还是有局限性。

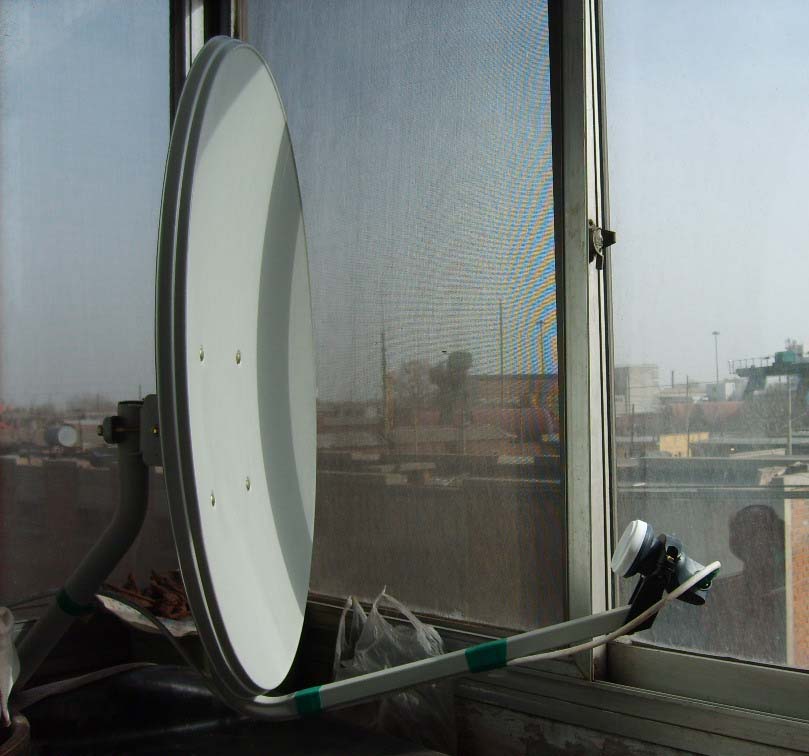

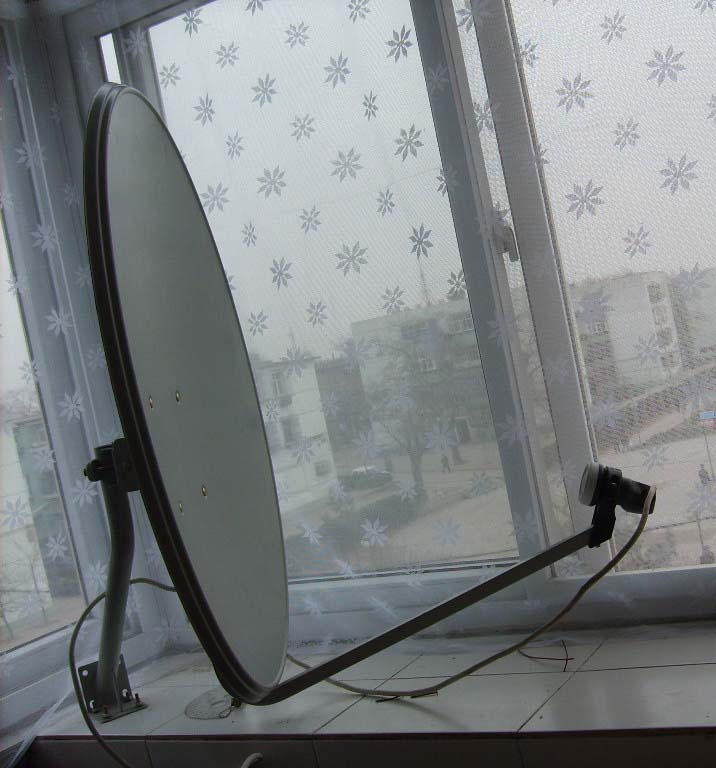

2、如果用户窗外没有铁罩子,可考虑在窗内接收。我们一般采用60cm或75cm的中卫天线,先把天线安装在可升降支架上(可用落地扇支架),装好KU双本振高频头,打开窗户,用亚太2R卫星上的西藏台确定大致方位,输入本振频率10600,下行频率12374,符号率05660,极性为垂直,22K为开,量好仰角(亚太2R卫星),轻轻转动,很快就出来了。再输入新唐人数据:本振频率09750,下行频率11334,符号率06511,极性为垂直,22K为关,然后把仰角向下降4度,向西转一点就出来了。熟练后可不用支架,直接在窗台上晃动就可找到。确定好准确位置,做好记号,把原配支架固定好(或另做支架),再装上天线,从新调试即可。调好后关上窗户,看能否收看,如不行,只能开窗收看,用厚一些的塑料膜把窗户封上,可起到防风防尘防雨的作用,对接收没有影响。

经我们比较发现:

(1)窗户框的材质金属成份越多越纯,对信号的屏蔽越厉害。如铝合金窗比塑钢窗屏蔽得厉害,质量好的塑钢窗比差一些的屏蔽得厉害,更高级的合金窗比铝合金窗屏蔽得厉害。

(2)玻璃的纯净度越高,信号损耗越小。我们曾试过铝合金窗阳台内接收,使用卓异接收机,用60cm中卫KU天线,信号质量开窗达47%,关窗达40%。而在有的塑钢窗阳台接收,用75cm中卫KU天线,信号质量开窗才36%,关窗没有。可见玻璃纯度对接收信号的影响有多大。

(3)楼房西侧越朝南斜(俗称朝阳),接收难度越大;越朝北斜(俗称朝阴),接收难度越小。因为W5卫星为南偏西方向,楼房越朝阳,窗框阻挡的根数越多(楼房较正的只有一根竖框阻挡)。楼房越朝阴,锅面与窗户的倾斜角越小,窗框越不容易阻挡,接收面积越大(纯属外行,不知这样表述是否准确),接收起来就容易些。

由此看来,以上方法还是有很多缺陷,如:

1、 并非所有情况都能接收。比如窗外铁罩为40cm宽,不能用55cmKU天线接收。室内就更难接收了。

2、 因为W5卫星新唐人的信号质量早晚变化很大(凌晨很弱,晚上最强。用卓异接收机测试,早晚信号质量差达到20%以上),也就是说,即便窗外铁罩为50cm宽,能用55cmKU天线接收(再大就装不下了),接收的信号质量达到45%(因为都是白天安装),凌晨因为信号质量大幅下降,中午之前无法正常接收,如是同修家则无法用明慧电台参加全国集体炼功,看来还是不理想。(自己用炼功带到时间一起炼功一样可以)

3、 楼房和窗户的情况千差万别,凭经验和感觉很难判断能否接收成功,只能试着看。往往耗费了很多时间还是劳而无功。

4、 对技术要求较高,要有相当丰富的户外接收经验,能熟练使用各种相关器材才行。

5、 很难总结出一套简单易学的接收方法,普及起来很困难。

有没有不受环境限制,简单易行,易于普及的接收方法呢?在师父的点化下,我们又摸索出一种隐形安装调试法,供同修们参考。

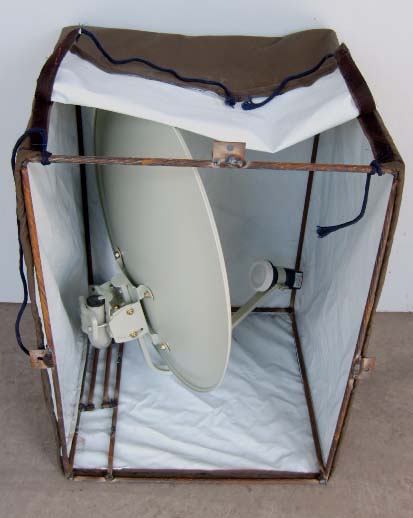

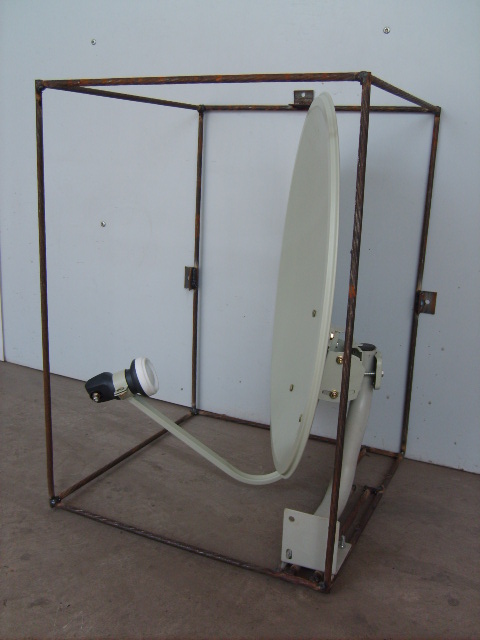

这种方法就是用钢筋焊一个长方形框架,把KU天线装在里面,固定在阳台矮墙外面或窗户外面,再做一个布套把框架包上,从外面看就象一个空调室外机。下面做一下详细介绍:

所需器材:

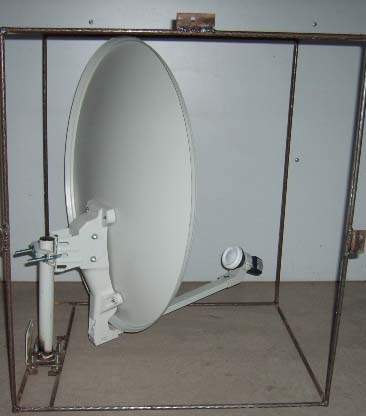

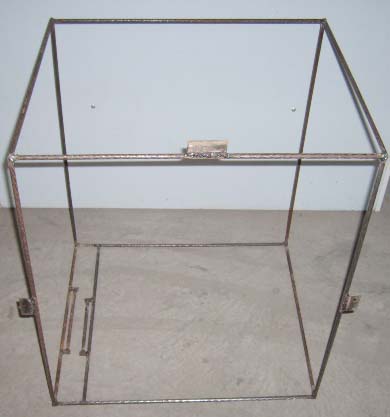

1、 用6mm钢筋焊一个长方形框架,如果用55cm中卫KU天线,框架尺寸为高70cm,宽55cm,长60cm。如果用45cm杂牌KU天线,框架尺寸为高62cm,宽45cm,长45cm。在框的一侧焊两个轨道(调整支架位置用),焊上三个固定用的铁耳朵(见图4),按照框架的尺寸做好布套(可到布匹批发市场批发,有一种防雨绸,里面有一层胶,很结实,软硬适中,不挡信号,1.5米宽,批发价格约为4元一米。上盖用粘式拉锁固定。)

2、 把55cm中卫KU天线的支架改造成高为28cm的支架,把45cm杂牌KU天线的支架改造成高为24cm的支架。

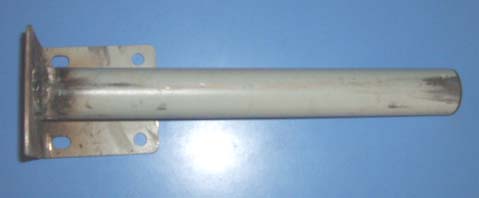

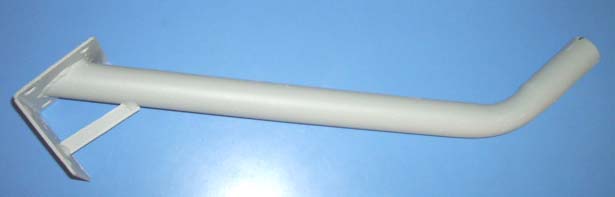

原来的支架


改造后的支架

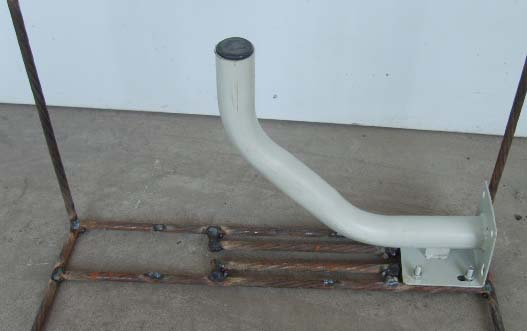

改造后的支架

注:不同厂家45cm杂牌KU天线的大小和支架尺寸可能不同,以上数据仅供参考,框架和布套加工好后约需50元。

3、 KU天线、接收机、小电视、量角器、冲击钻(用8mm钻头)、Ku双本振高频头,馈线、F头、6mm螺栓等。

操作步骤

1、 选好位置,打开窗户,把框架放到合适位置,做好打眼的记号,再把框架拿上来。

2、 用冲击钻打眼。

3、 初步判断一下楼房的斜度,用6mm螺栓把支架固定在合适的位置(可用指南针帮助判断,熟练后一般一次就成,无需再次调整。

4、 把高频头装上,调好极化角。把天线装在支架上,量好仰角(因为外墙一般都比较垂直,仰角变化不大,如果外墙斜,再调整也不迟)。

5、 把布套套上。

6、 把框架拿到外边,用天线自带的6mm膨胀螺栓固定好。

7、 把高频头、接收机、电视连接好,输入新唐人数据:本振频率09750,下行频率11334,符号率06511,极性为垂直,22K为关。

8、 把天线由南向西慢慢转动,信号质量应该很快就出来了,调至最大值后,锁紧方位角螺丝,再细调仰角,调制最佳,锁紧仰角螺丝即可。

9、用长馈线引至室内,把布套系紧。把接收机、电视、馈线连接好就可收看了。

经我们测试,用55cm中卫KU天线,卓异接收机,信号质量最高可达57%(没有框架可达61%)信号损失很小;用45cm杂牌KU天线,信号质量最高可达51%,凌晨最低为31%。这两种天线凌晨都能正常接收新唐人和明慧广播。

优点:

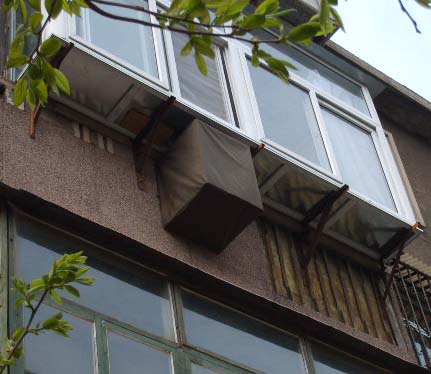

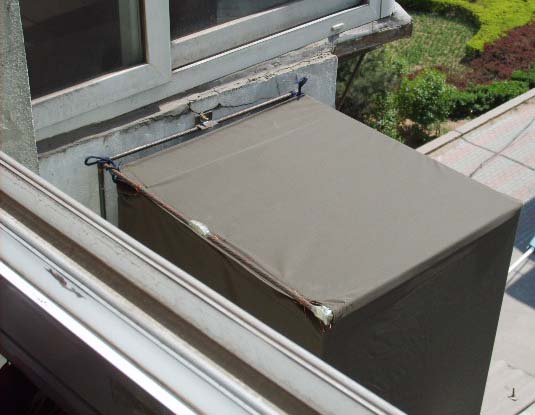

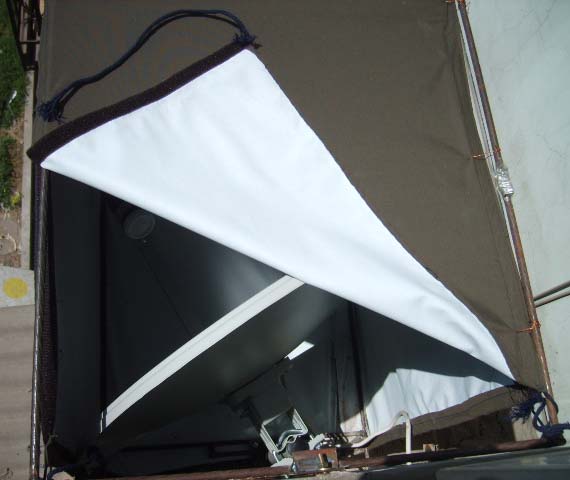

1、 整个安装调试过程都是隐蔽式的,外面看不到天线,安装完后从外面看就象空调室外机加了外套一样。从技术角度解决了常人因为怕心不敢安装的问题。

2、 基本上不受外在环境的限制了,实现了绝大多数环境都能接收新唐人。比如楼顶无法安装(顶层住户或社区不允许、没有可依托物、坡状楼顶无法操作等)。我们测试至少楼房朝阳不超过15度即可接收,朝阴更可以了。我们做的框架宽度是按照朝阳朝阴正负15度设计的,如果斜度加大,框架的宽度也要加宽。

3、 简单易学,容易普及,而且不受天气影响。因为在室内安装,无需爬楼了,节省了时间,劳动强度小了许多,尤其适宜年岁大、身体胖的同修操作;无论刮风下雨都可以安装;无论有无基础都能很容易学会,熟练后很快就能完成。我们整个操作过程约需一个小时。

建议:

这种隐形安装调试法主要是为了解决常人的怕心和一些特殊环境设计的,不建议给同修安装时广泛采用。因为从法理上讲,常人的怕心实质上就是因为大法弟子的心促成的。很多地区推广新唐人都是从同修们带头安装开始起步,个人认为如果外在环境不是太差,需安装的同修心态比较稳,负责安装的同修爬楼不困难的话,最好安装在楼顶,最起码对常人有个示范作用。如果是因为怕心而不敢,这正是我们应该修去的啊(当然不能强为,要理智的做)!总不能看到执著心绕着走嘛!而且我们要给众生开创敢于安装接收的环境,我们连自己都不敢堂堂正正的安装,又怎么带动常人呢?(事实上很多常人安锅都是大大方方的)我们自己都在偷偷的看新唐人,唯恐邻居知道,又怎么推广呢?

最后,用师尊在《二零零七年纽约法会讲法》中的一段解法与同修们共勉:“你们记住一点,今天人类的舞台是给大法弟子展现的,决不是给那些邪恶展现的!(鼓掌)只要做的好,大家都能认识,协调起来,正念足就没有做不成的,因为你们的出发点是谁也比不了的,是救度众生!”

不妥之处,请同修慈悲指正。
