利用卫星天线接收广播节目的方法

【明慧网二零零七年三月三十一日】

  • 利用卫星天线接收广播节目的方法

  • 吉林及周边地区接收新唐人—几种调试方法

  • 河北衡水成功接收新唐人的调试经验(修改完善加插图)

  • 甘肃天水地区已能接收到新唐人亚太台

  • 利用卫星天线接收广播节目的方法

    目前,卫星天线普及率急速上升,可以预计不久的将来卫星天线的安装使用将会成为我们生活中很重要的组成部份,尤其目前W5卫星上的电视节目和广播节目双管齐下,真是让人欢欣鼓舞,为了方便更多的人能够有效接受卫星上的广播节目,特别是接收到W5卫星上的“明慧广播电台”每天早晨四点开始播出的“普度济世”节目,特简单制作几个图片说明把卫星接收机变成收音机的方法。

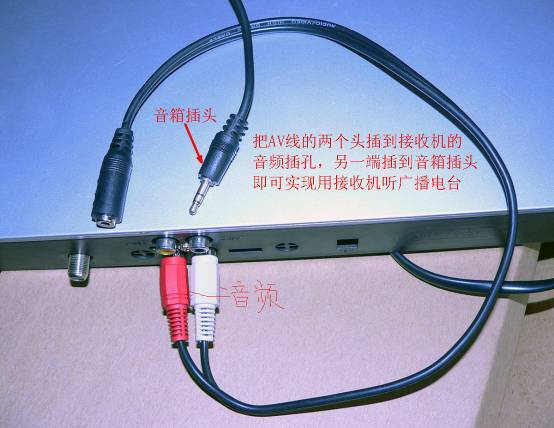

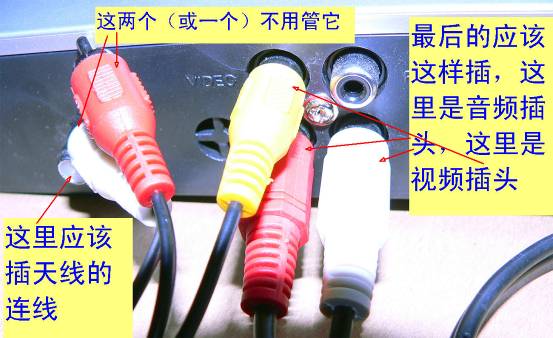

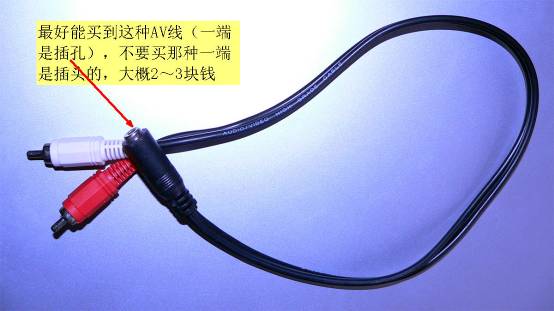

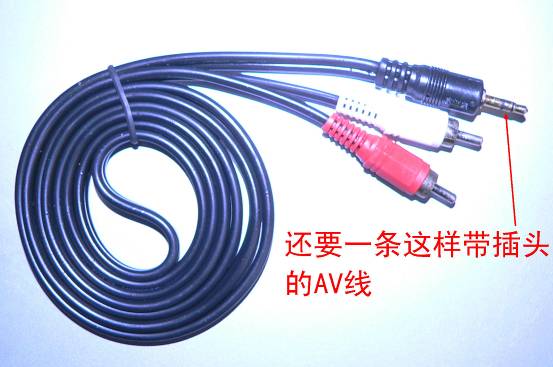

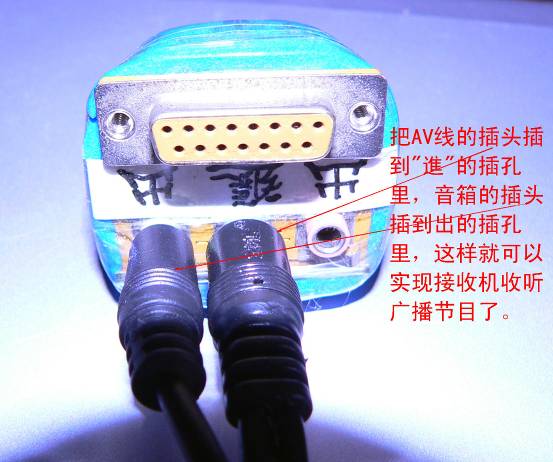

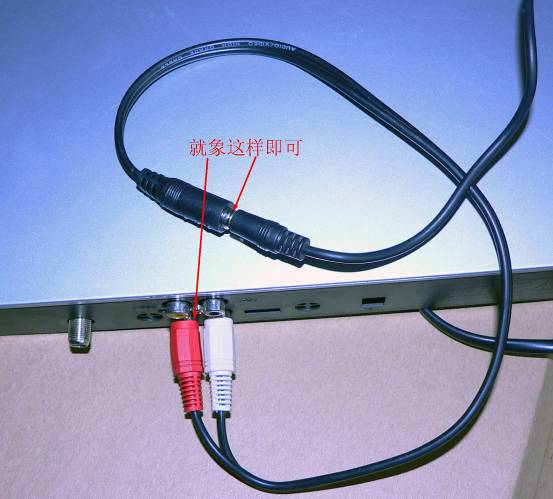

    (这里要说明的是,最简单的方法就是直接打开电视,用电视的音箱听收音机,就是有点儿废电。还有其它办法,这里只说方便的。)

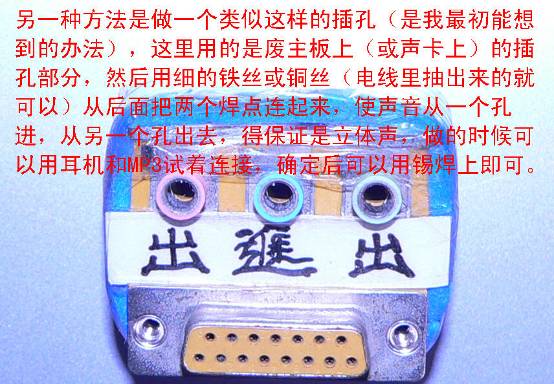

    大概方法如下:


    吉林及周边地区接收新唐人—几种调试方法

    一。接收W5新唐人电视节目的方案如下:

    第一种方案:使用器材,一面1.8米C波段的天线(又名大锅)。KU双本振高频头一只,C波段高频头一只。灵敏度高的数字接收机一台。馈线、F头。指南针、量角器(学生使用的即可。)

    安装调试方法:把买来的天线组装好,连接好数字接收机、电视,输入W5上新唐人电视节目的参数:本振频率:09750 下行频率:11334 符号率:06511
    极化方式(V)垂直 22K开关 (关)

    再用量角器量仰角,在锅面后边有一个用于联结、固定天线的圆形铁圈,把一根60厘米长左右的木方竖直贴放在后面联结圆圈上,把量角器竖直贴放在小木方的下平面上量出仰角,本地仰角为14.5±0.5度。吉林地区偏远的地方仰角可以在1度左右浮动。把KU双本振高频头放在C波段高频头的固定圈里,水平放置,但是KU高频头要向右方水平转动约20度(面向锅面),F头水平向右(即向东)。

    用指南针找出正南方,量出天线的安装方位角,大约是80度左右,这时用双手慢慢左右移动锅面,很快就能调出新唐人电视节目。如果还没调出来,可以稍微调一下高频头的极化角、仰角。

    调出新唐人以后固定天线。这时就可实现一锅双星、一锅三星了。

    简单的介绍一下:用1.8C天线在我地可以实现一锅双星、三星。

    一锅三星具体如下:3S(亚洲3号)—亚太2R—W5,要接收76.5的亚太2R,只需把双本振或11300单本振高频头放在W5的KU高频头的左下方。慢慢调就可以调出节目。

    重点介绍如何在安装好W5后,再同时接收亚洲3号上的部份节目

    安装位置数据如下。用米尺在W5高频头左侧水平量出40CM、再垂直向下量出32CM就是亚3高频头的位置,收亚3的高频头中轴线与锅面相交,交点到亚3头的前平面线段为74CM.这样就可以大约确定亚3高频头的位置。用这种方法可以接收到亚3卫星上的十几套节目。

    第二种方案:用1.5米的C波段天线、KU高频头接收W5上的新唐人节目。

    使用器材同第一种方法,只是把天线换成1.5米的。

    但要说明一点,因C波段的天线一般在锅底处都是空的,为了更好的接收W5上的节目。要用一圆形铁片把锅底的空处挡上,这样接收效果更好。

    当然这种方案也可实现与亚太2R实现一锅双星,方法同第一种,把亚太2R的高频头就近放在W5头的左下方。

    第三种方案。用KU波段的天线、KU波段的高频头来接收W5上的节目。

    1.用90厘米的KU天线接收W5节目参数如下:实际安装仰角为 负9±0.5度,方位角为南偏西65度。高频头的极化角为F头水平向右。

    2. 用60厘米的KU天线接收W5节目参数如下:实际安装仰角为 负2.5±0.5度,方位角为65度。高频头的极化角为F头水平向右。

    3.60厘米的KU天线可以用倒装法:实际安装仰角为正32.5度。安装方法很简单,把天线组装好后,整个倒过来,即大头朝下,用于联结锅面的卡子也要调换180度才能和立柱固定在一起。

    注:我地区90厘米偏馈天线偏馈角为24.5±0.5度。我地区60厘米偏馈天线偏馈角为17.5±0.5度。本文提供的都是实际安装的角度。不用换算,只是周边不同地区有一个小小的差值,一般不超过1度。

    KU天线在我地安装为负值,测量仰角时要测正值,方法和测C波段天线的仰角有些不同,方法是把小木方竖直贴放在后面用于固定的方形连结盒上,木方下端要尽量往下移,这样再把量角器竖直贴放在木方的下平面上,很容易测出仰角。(量角器制作:在量角器的圆心处钻一小孔,系一细线,在线的另一端系一小重物,就可方便使用了)。

    我地区90厘米KU天线接收W5新唐人相当稳定,60厘米的KU天线接收也比较稳定,只是信号质量低一些。下午在20%左右,晚上在32%左右。可以放在不挡信号的窗台上,也可以把窗子打开放在屋里的窗边上。

    二.用C波段天线接收中新一号上新唐人节目方案。

    88度卫星上新唐人节目的参数如下:

    本振频率 05150 下行频率 03411 符号率 02222 极化方式 (水平)
    22K开关 (关)

    正常的接收方法同接收亚洲3号上的卫视节目一样,只是中新一号卫星的仰角为26.5至27度。方位角为49度。

    第一种方法:用1.8米的C波段天线实现一锅双星或三星。

    (a) 主收亚洲3号,偏收中新一号,一锅双星

    用这种方法可以正常接收亚3上的所有节目,同时也可收新唐人电视节目,只是要使用质量好的灵敏接收机,高频头也要使用好的,比如真的高斯贝尔C高频头,同时天线的前面不能有一点障碍物。

    先正常的把亚3上的节目调出(亚3的仰角为35度、方位角为29度),再把接收88度卫星节目的高频头放在(亚3头)右上方。该方法能把亚3上的节目全收到,同时也能收到新唐人。

    (b)主收88度中新一号卫星,偏收亚洲3S,一锅双星

    安装调试好88度的新唐人节目以后,再把收亚3节目的高频头放在左下方。
    用此法可以收中新一号上的全部节目,同时能收到亚3上信号较强的十几个卫视节目。

    (c) 主收亚2,偏收亚3及中新一号实现一锅三星。

    先确亚洲2号卫星的安装位置,用下面一组美国之音电视节目的参数来找到100.5度卫星的具体位置(本振率 5150 下行频率 03880 符号率 20400 极化方式水平 22开关 关 天线仰角33度,方位角35度) 再把接收亚3节目的高频头放在亚2头的左下方,来回晃动高频头,很容易就能找到安装亚3高频头的位置。用这种方法安装,因为亚2亚3两颗卫星比较近,所以基本能收到亚3上的所有节目,下一步把接收88度卫星的高频头放在亚2头的右上方,也能稳定的接收新唐人电视节目。

    第二种方法:用1.5米的C波段天线实现一锅双星

    (a)。主收中新号,偏收亚洲3号。实现一锅双星
    当调出中新一号上的新唐人电视节目后,把接收亚3的高频头放在中新一号头的左下方。慢慢调试就可以收到亚3上的十几套节目。

    (b)。主收亚3偏收88度卫星。
    此种方案在理论上讲比较理想,能收到亚3上的所有节目,同时又偏得中新一号上的新唐人节目,但是通过实际的调试,新唐人电视节目处于极限接收边缘。只有都用最好的接收器材,加装一个高效的三圈或五圈的馈源盘,天线的前面不能有任何的障碍物,这样才能成功接收新唐人。

    (c)。主收100.5度的亚洲2号 偏收亚3及中新一号(重点推荐)
    方法同1.8米锅的接收方法。收中新一号的高频头要放在亚2头的右上方,且两高频头最近的距离(即两高频头的内边缘)为9-10厘米。中新一号高频头的中心轴线和锅面相交,在锅面上的交点,距离中新一号高频头前平面约为60厘米。

    一锅双星或三星高频头的排列位置,从左下到右上依次为:
    亚洲3号—亚洲2号—中新一号—亚太2R—W5
    高频头在左下方或右上方的相对位置,是面对锅面而言的。


    河北衡水成功接收新唐人的调试经验(修改完善加插图)

    使用“中卫”牌75CM偏馈锅(单个包装,115元),采用一锅双星接收亚太2R卫星和W5卫星新唐人电视,使用OS牌(成都百昌)双本振Ku高频头(35元)偏收W5卫星,高斯贝尔单本振Ku高频头(30元)主收亚太2R,同州接收机(包装带“春”、“夏”、“秋”、“冬”四季字样的那种,120 元),主收亚太2R,偏收W5卫星新唐人。

    在调整好成功接收亚太2R卫星节目的基础上,手持双本振Ku高频头,要同时接好电视看信号强度,

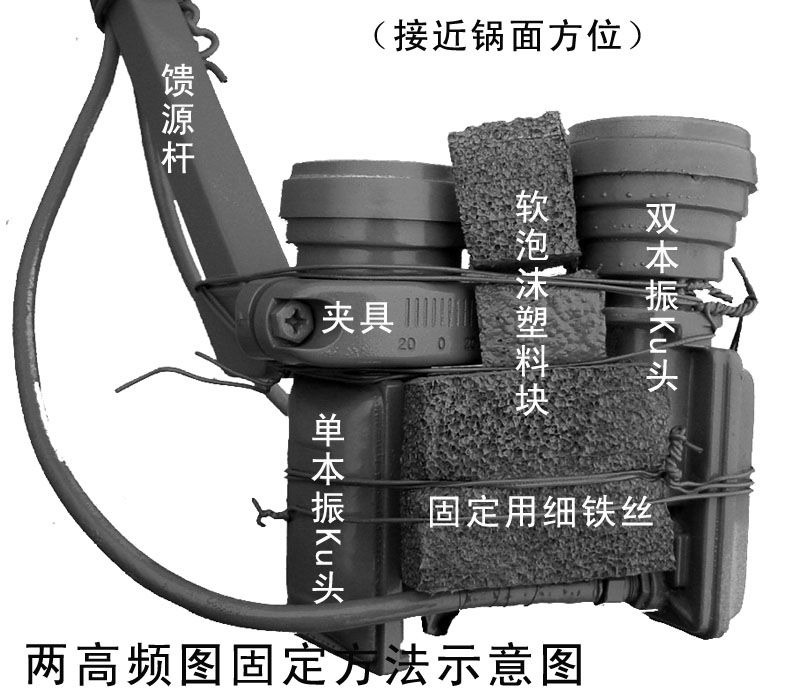

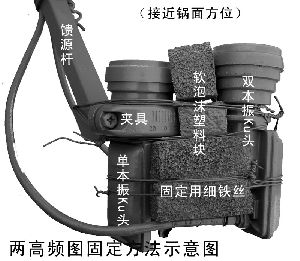

    新唐人对亚洲信号已经加强,调试时高频头左右晃动5公分都有信号,只是信号强弱不同。经调试得知,最佳的一锅双星偏收W5新唐人的双本振Ku高频头的接收位置为:在主收亚太2R卫星单本振Ku高频头的右上方较靠上的方位,不向以前有同修所说的紧挨着,要相距5公分左右,两高频头平行,但接收新唐人的高频头距离要较主收亚太2R卫星的高频头靠近锅面2—3厘米。由于两高频头之间有5厘米的距离,我是在中间垫了一块软泡沫塑料,用细铁丝绑住固定的。

    我按明慧网上刊登的方法设置了和另外一户贡献收看新唐人节目,在下引馈线时使用了分频器(2功分)一个、22K开关一个(还共享收看亚太2R),接来接去馈线长度竟然长达20米。即使这样,使用这款天线偏收W5新唐人,上午卫星信号最弱时信号质量为60—70%,下午信号质量为70—80%,晚上信号质量达100%。对于这个接收效果我非常吃惊。

    注:

    我还有一个接收亚太2R卫星节目的OS牌(成都百昌)单本振Ku,经测试接收效果(接收灵敏度和信号强度)和高斯贝尔单本振Ku高频头相当,没有明显差别。这两款高频头价格一样,都是30元。

    由于偏馈小锅没有大锅那样的底座,天线要用膨胀螺丝固定(在锅面包装中自带膨胀螺丝)、我是借冲击钻自己打眼,使用膨胀螺丝固定在房顶上的,比较费力。明慧网上有同修介绍可以使用水泥,把底座固定在一个大花盆里。这种方法较为简单。

    我调试使用这个中卫75公分偏馈一锅双星接收亚太2R、W5卫星,一开始我没有小电视,调试时候把大电视搬出来放到院子里,自己能从房顶看到的地方,手拿着电视机、接收盒的遥控器在房顶上一边转动天线一边调试,由于这款中卫75CM偏馈锅的设计缺陷,在调试主收亚太2R节目中遇到了很大的困难,调试了很多很多次,每次把那么大的电视搬来搬去相当麻烦,后来花100元买了个黑白小电视,买小电视的商店很多,如果不知道在哪里买可以问卖卫星接收天线的老板和修理家电的商店,他们都知道在哪里能买到。小电视的价格以不超过100元为宜。

    这款75CM偏馈锅的设计不是很精确,造成我在调试主收亚太2R节目时很长一段时间只能接收几个台,怎么调天线方位角、仰角都无济于事,后来才发现原来是固定高频头的那个卡子的位置设计问题,卡子上的2个螺丝不能完全拧紧。以高频头固定上后还可以上下摆动(不是转动)为宜,把高频头带塑料帽的前端向上掰(这会造成在高频头前端与天线高频头卡子固定的底端会离开1—2毫米的缝隙,垫一截细铁子即可),这时会发现信号质量剧增,再次自动搜索就会搜出20多个节目了。这个故障应该是天线设计或制作中,高频头固定夹具仰角角度偏低一点点造成的。鉴于75CM中卫天线的这个缺点和W5卫星新唐人电视台的超强信号特点,另近期很多同修都在明慧网发表了使用小更小偏馈天线成功接收的文章,我建议:如果不搞一锅双星同时接收亚太2R节目,只看W5新唐人的话选用更小尺寸(比如45公分)的偏馈天线,如果要搞一锅双星,安装环境允许的话,可以使用尺寸更大、接收信号更强的90公分偏馈天线,或者使用其他较好品牌75公分的偏馈天线。

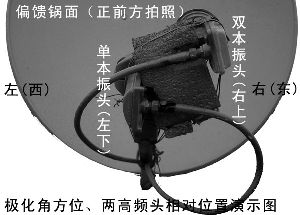

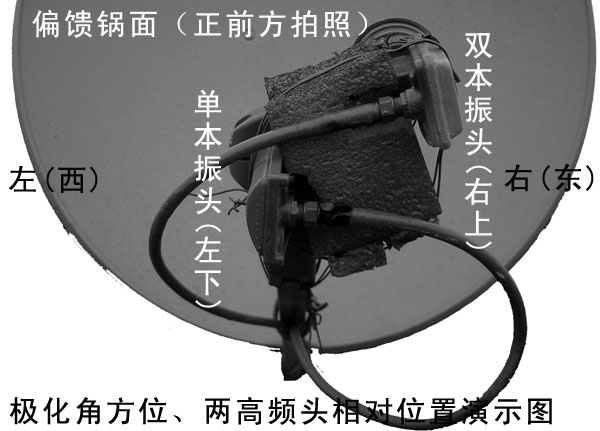

    另外一个细节:明慧网有同修说Ku高频头对极化角要求不严格,我认为这种说法不完全正确,对于接收W5新唐人这样的强信号节目,极化角差一些是没有关系,但是要调试接受亚太2R卫星上的节目,极化角差一点都不行。差一点就会少接收很多台,并且其他台的信号质量也非常弱。具体调星的方法明慧网已有很多报导,这里不再详述。我最终固定的方位角为:接收W5新唐人节目的Ku高频头信号线接水平向西稍偏下(面对天线基本水平向左、稍偏下方);接收亚太2R卫星节目的 单本振Ku高频头信号线接口水平向东,稍微向下(基本与地面平行)。见下图:

    现在市面比较流行卖我使用的这款“同洲”接收机,这款带“春”、“夏”、“秋”、“冬”四季字样的同洲接收机,自动搜索设置方法为:按住“静音”键10秒钟,弹出“本操作将删除所有搜索到的节目,是否确认?”菜单,不要按“确认”,使用遥控器左右键移到“取消”位置,按遥控器“确认”键即可。这时進入接收机“增加节目”菜单,最下面会多出“自动搜索”。但要是接收机关机,重新开机后“自动搜索”选项消失,重复上述操作即可。

    我还测试使用了一款带“春”、“夏”、“秋”、“冬”四季字样价格85元的“卓异”接收机,信号接收质量和同洲相当,设置自动搜索方法:按遥控器“菜单”键弹出系统菜单,然后按遥控器数字键,输入数字305518,主菜单即多出“自动搜索”选项。

    对于其它品牌的接收机,自动搜索设置方法有的在随机自带的使用说明书上,但很多品牌说明书上并没有,问卖机器的老板即可。

    关于22K开关的设置问题:因为我和另一户共享使用此一锅双星,用到了2个2分器和2个22K开关,2个22K开关一个为“佳讯”牌,一个为“视贝”牌,在连接“视贝”牌22K开关的时候遇到了问题,就是把接收W5新唐人节目的双本振Ku高频头按正常设置连接在“视贝”22K开关的“关(0 Hz)”,在卫星接收机中设置使用22K端口“关”,结果怎么也没有信号质量,后来按如下方法解决:接收W5新唐人节目的双本振Ku高频头要连接“视贝”22K开关的“开(22 Hz)”,但要在卫星接收机中设置使用22K端口“关”。

    “佳讯”牌22K开关按正常连接,即:接收W5新唐人节目的双本振Ku高频头要连接“视贝”22K开关的“关”(0 Hz),在卫星接收机中设置使用22K端口“关”。

    如果接一锅双星用到22K开关,关于开关的设置同修自己测试下,如果接错了有一路是没有信号的。


    甘肃天水地区已能接收到新唐人亚太台

    天水地区已能用1.2米正馈锅和3.4-4.2GHz的C波段高频头接收到新唐人亚太台。
