遥控挂条幅装置说明(图)

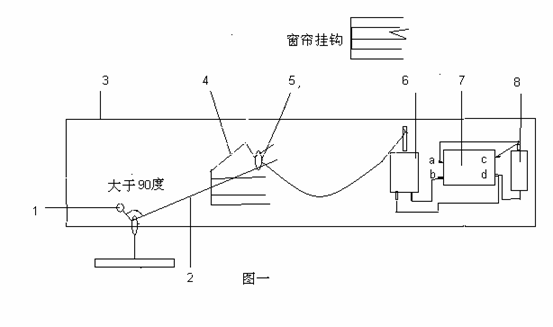

【明慧网2005年9月23日】遥控装置:木板条上固定的几个简易装置(如图一、二)。

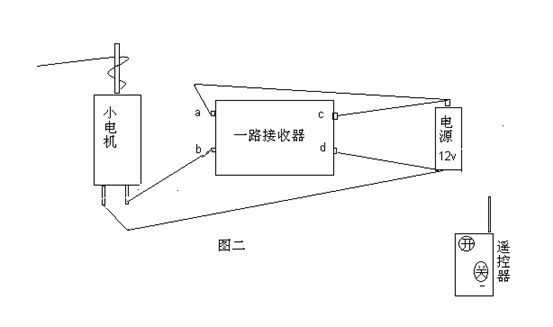

工作原理:当按遥控器“开”时,a与b连通,电机转动,将铁环拉开,铁棍2落下,棍上挂的铁环滑下,绳子脱落,条幅展开。



1:小钉或图钉
2:窗帘挂钩中间较长一根折下来弯曲,一端为环,可绕小钉自由转动的光滑铝棍,低处挂小铁环,环上拴束缚条幅的细绳。
3、长40厘米宽5厘米的木板
4、窗帘挂钩剩余部份用宽胶带固定在木板上(可用图钉固定更牢固),将其中一根铝棍弯曲,末端与2接近平行(稍张开,开口过大玩具电机带不动)。
5、带线小铁环,细线另一端連到玩具电机上。
6、3V或6V玩具电机,可接12V电源,时间短一些没问题,动力更大。
7、12 V一路无线接收器,通常有软线作天线,接收距离选择在200米以上。按遥控器开,a,b接通;按关,a,b断开。
8、12V电源,买2个可装4节电池的电池盒,或1个可装8节电池的电池盒(5号或7号),装8节电池。市场上卖的12V电池或9V电池为高电压低电流,不能带动设备,不能用。

工作原理:当按遥控器“开”时,a与b连通,电机转动,将铁环拉开,铁棍2落下,棍上挂的铁环滑下,绳子脱落,条幅展开。

注意事项:
1、 遥控器、一路接收器、玩具电机、电池盒可在电子市场买到,共30-40元。遥控装置也可在监控器材商店购买。
2、 窗帘挂钩、小铁环可在小商品市场买到。
3、 小电机如光有一根轴,可在上面缠上双面胶即可系上线,不会打滑。
4、 铁棍2弯折处两边长度比例越大越省力,弯折处角度要大于90度,否则会将铁环钩住。
5、 按遥控器“开”后,应迅速再按“关”,否则电机易烧着,以烧着条幅。
6、 绑在玩具电机上的细线要很松弛,这样才能靠惯性把环拉开
7、 按遥控器“开”后,应迅速再按“关”,否则电机易烧着,以烧着条幅。
