佳能Canon IP4000废墨引出解图

【明慧网2005年7月19日】准备工具:螺丝刀、医院用输液管2条、电钻、小瓶一个。人数:最好两个人。

第一步:先将两侧打开。

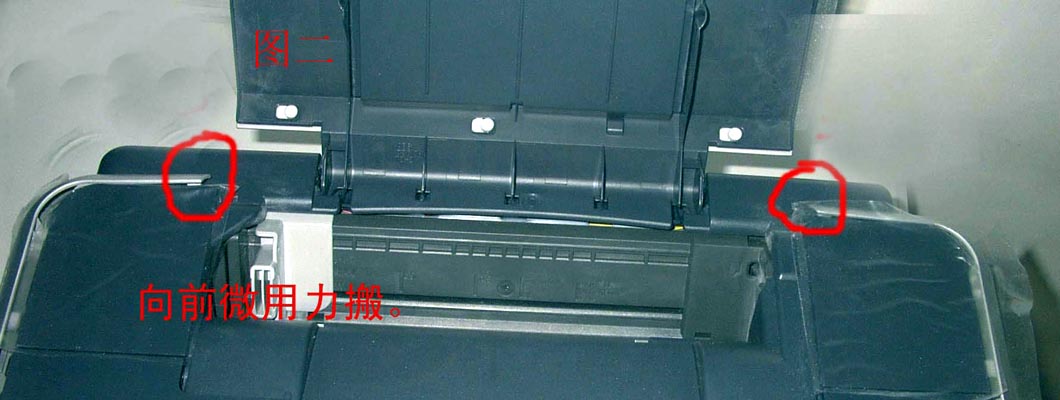

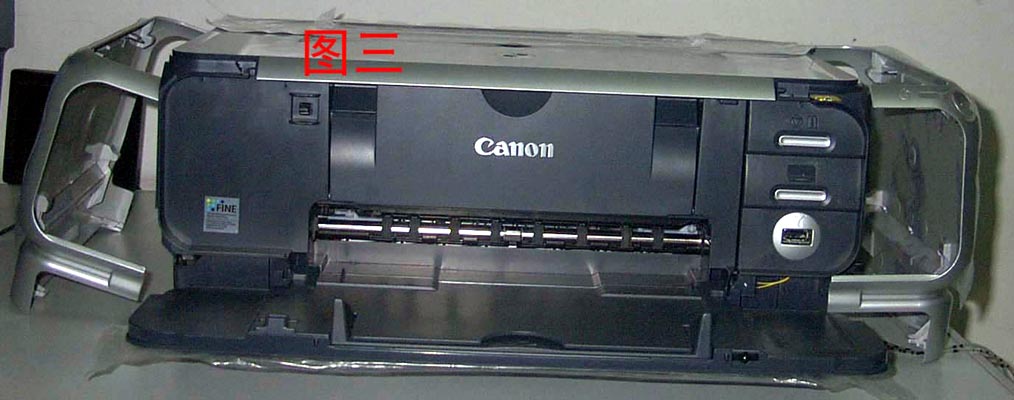

用螺丝刀微用力向凹槽内压(图一),第二处凹槽见图二。前二处打开后即可把两侧卸下(见图三)。

高精度图片

高精度图片

高精度图片

第二步:打开上盖。

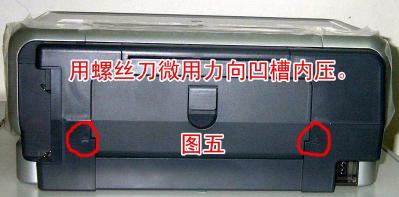

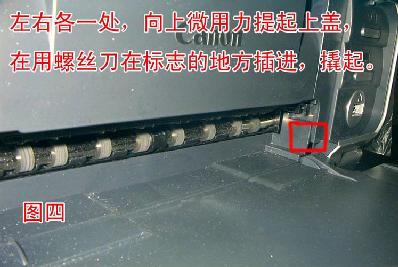

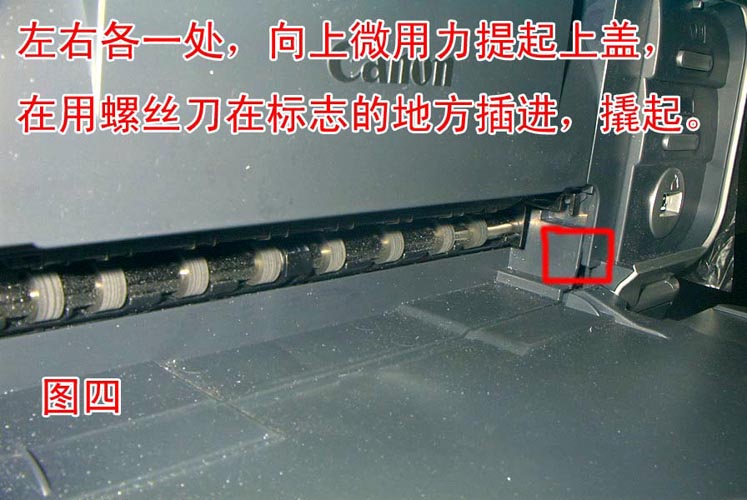

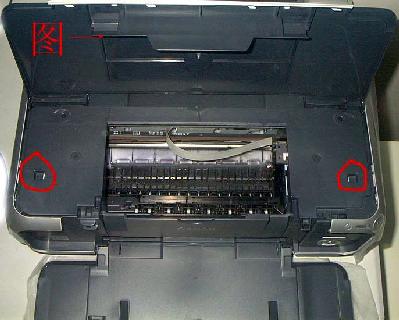

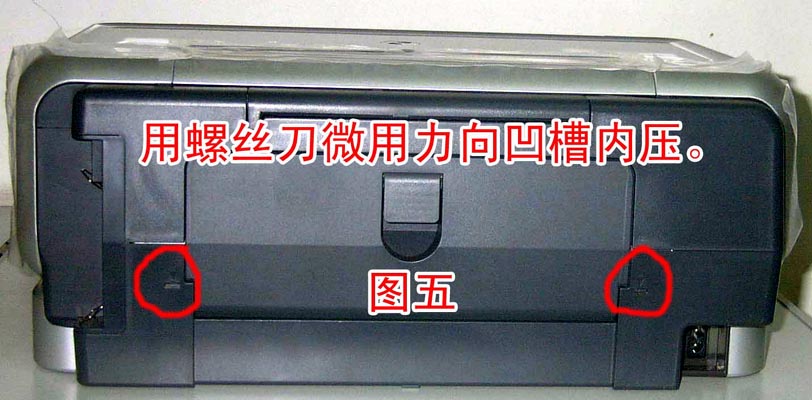

上盖共有四处凹槽,前两处见图四,后两处见图五,前两处撬起的同时上盖向上提起,离开凹槽。

高精度图片

高精度图片

第三步:拿出机芯。

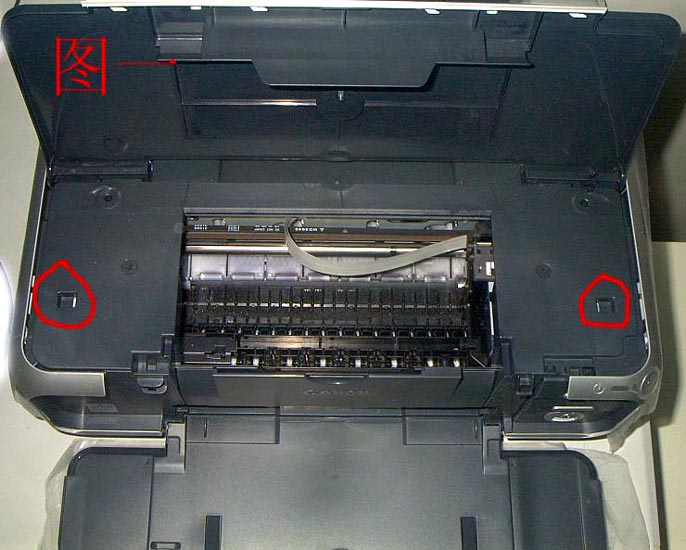

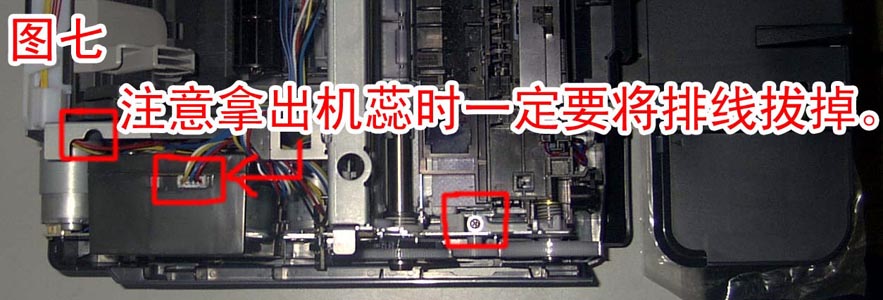

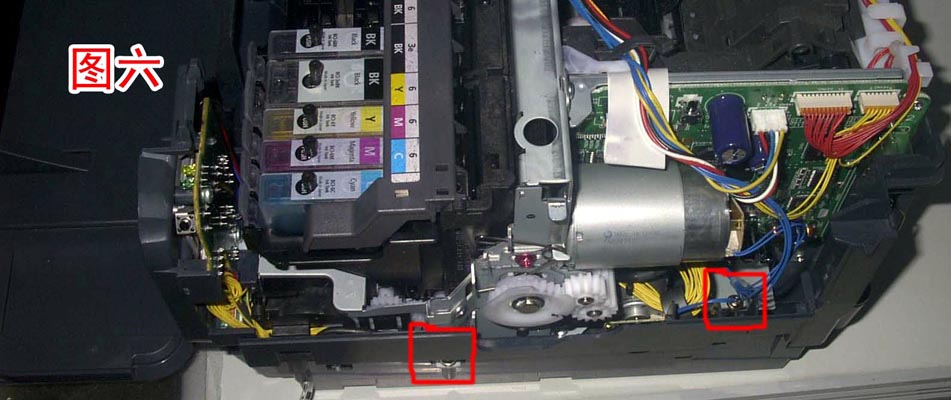

上盖打开后,机芯上共有四个螺丝,见图六、图七。左上角的螺丝在里面,不好拿出。可用双面胶粘在螺丝刀上。(注意拿出机芯时一定要将图7的排线拔掉,安装时要插回去。)

高精度图片

高精度图片

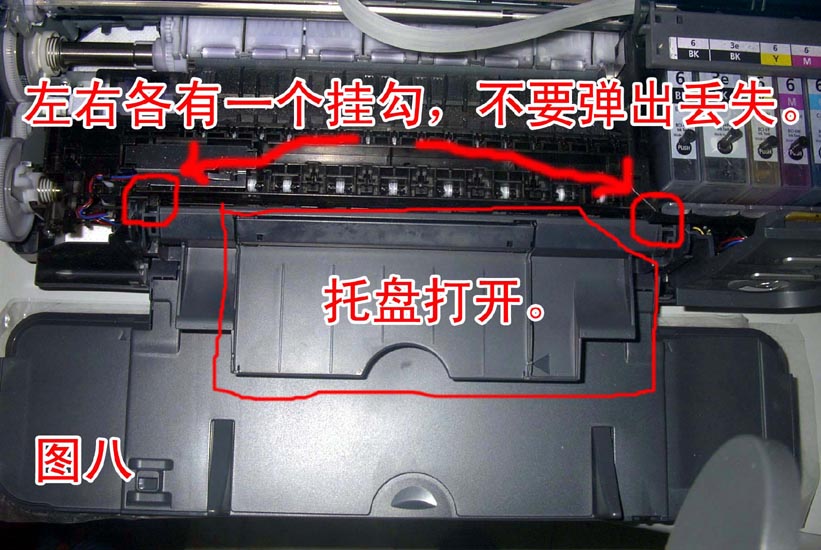

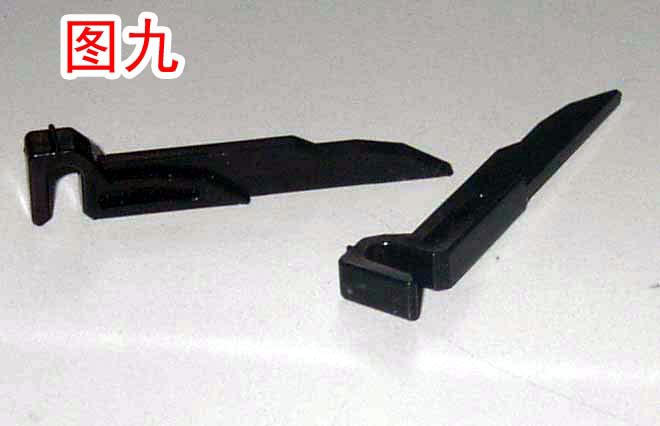

螺丝卸下后,要将打印光盘的托盘打开,即可将机芯拿出。如图八。图九为挂钩。

高精度图片高精度图片

第四步:安装导管。

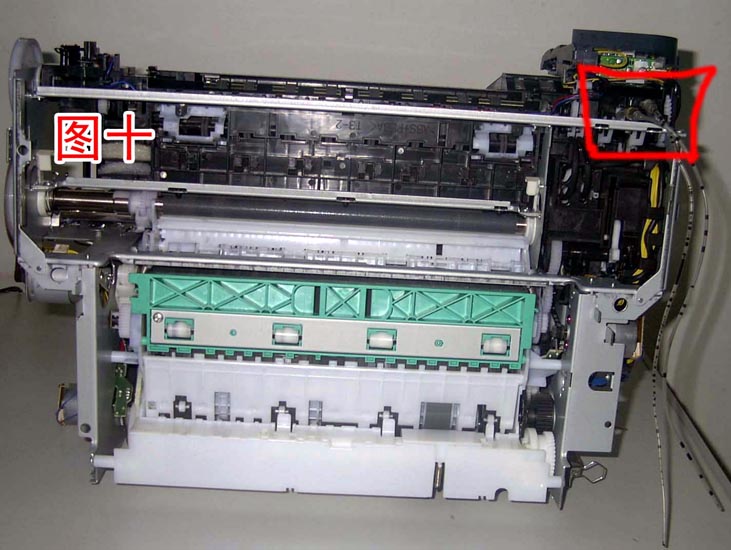

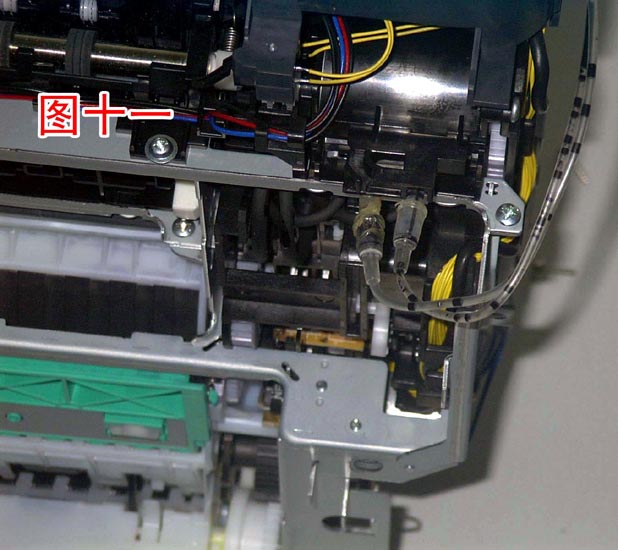

先将机芯竖起,将事先准备好的医用输液管的前半部份拿下来,将针头剪掉,安装到下面的废墨排出口上,反复转动拧紧为止,过程中要轻,不要用力过大将废墨管扯下。如输液管很松,可用玻璃胶或其它胶类粘上。(注意:两根废墨管,一根是彩色,一根是黑色。)如图10、图11。

高精度图片高精度图片

第五步:处理底部。钻眼儿。

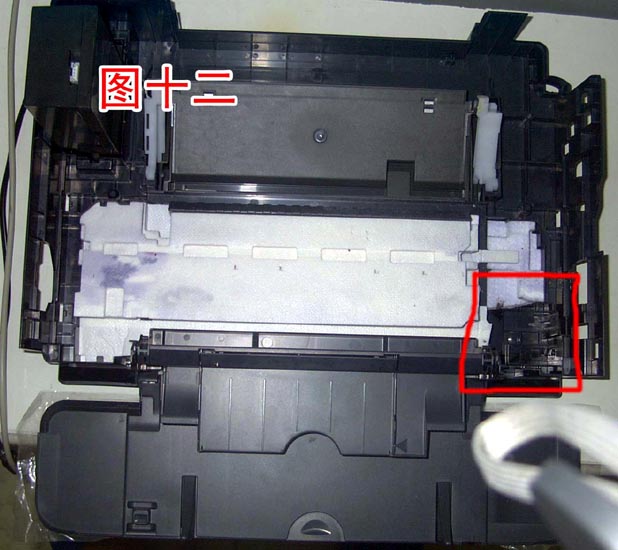

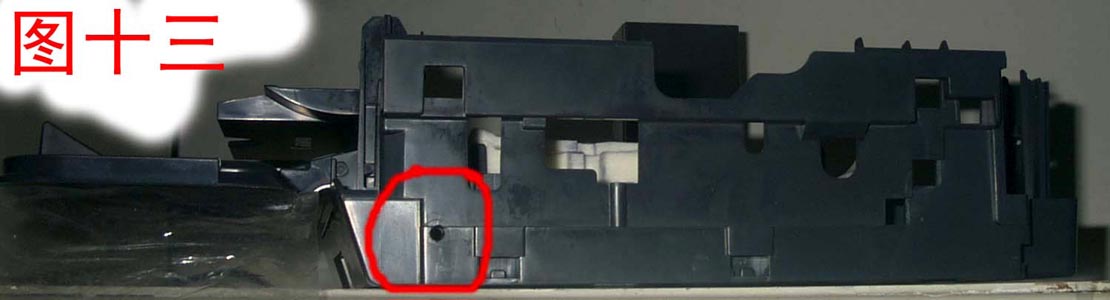

(1)先将废墨排出位置的吸水绵剪掉,以免卡住引墨管,如图12,在右边下部位置钻个眼儿,如图13(注意要在中间空隙位置钻。)

高精度图片高精度图片

高精度图片

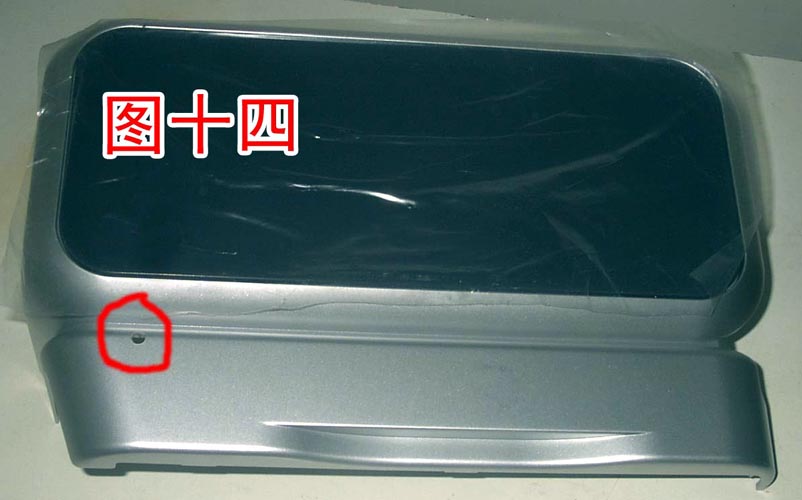

(2)在将右部外侧相同位置钻眼儿(图14)(可拿沾上墨的棉签在钻完眼儿的底板内部向外伸出,把墨沾到部件的内侧定位。)然后一人拿住机芯,一人将引墨管由内部穿出,一边放入机芯一边抽出引管。最后放稳,不要用力抻,以免引墨管脱落,拧上螺丝即可。

(注意2点:(1)一定要将图8两个位置的挂钩,勾在光盘托盘的两边。否则机器将提示,光盘托盘未关闭,不能打印。(2)一定要将图7的排线插上,以免安装完毕后不能通电。)

高精度图片

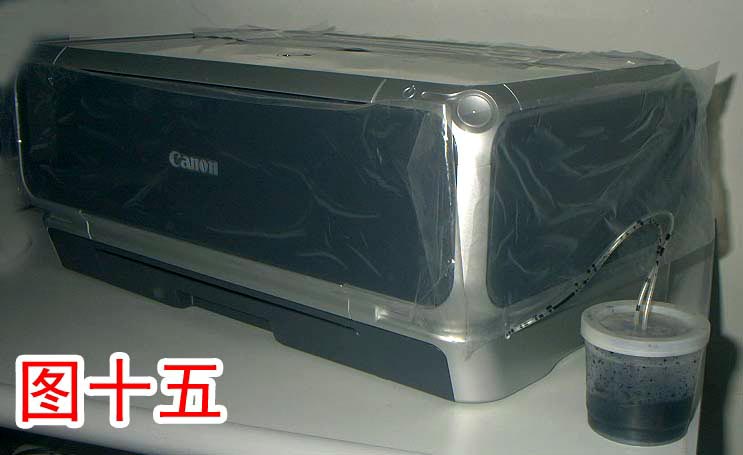

图15安装完毕后将引墨管插到透明或半透明的小瓶中,就可以看到有多少废墨了。
