居家屏蔽电磁辐射的常识与方法(图)

【明慧网2005年4月9日】近期经常见到询问有关打印机、复印机等电器设备的辐射被监测的问题,我们一般人没有学过这方面的专业知识,在这方面对此了解不多,特别是恶警的虚张声势的夸张宣传和现实上又真有从这方面被迫害的事例出现,从心理上、实际中都对我们造成了一种无形的压力,致使我们在家的部分同修不能够踏实的使用这些设备做真象工作。本文拟从最基本的知识起点、日常居家最能够可行的方法、又最大限度符合日常生活习惯的做法达到屏蔽电磁泄漏和辐射,从而避免被监测的目的。

对发现特定设备的监测,一般不外乎从对设备运行的特定特征、发出的声音(噪声、超声、次声)、散发的微粒(仪器辨别的微粒,也就是“气味”)、辐射(泄漏)的特定射线,包括电磁波等几个方面,这是电子、信息保密和探测的常用手段,也是目前各国在研究的高技术前沿领域内的范畴,本来是用在国防、国家信息安全和信息防卫上的,这些精密的高端监测设备仪器目前中国还无法制造,发达国家是禁止出口的,只允许作为电磁环境监测研究出口,据说中国的高级监测机构、研究所都没有这些仪器(买不起),中国进口这些高端精密仪器不是用来研究,而是配给公安用来查找普通百姓家里是否使用了打印机、复印机;目前中国邪恶的流氓集团对大法弟子的迫害真是无所不用,作为生活在社会中普通一员,大法弟子面对的竟是武装到牙齿的邪恶迫害。中国对大法弟子的迫害程度、浪费大量人民血汗钱可见一斑。

其中对于声音(噪声、超声、次声)、散发的微粒(仪器辨别的微粒,也就是“气味”)的检测,在对打印机、复印机、电脑、显示器等问题不大,还没有见到这方面的报道。主要是通过对这些设备的产生的电磁辐射、电磁泄漏的监测而确定的。

任何用电来工作的设备都会产生电磁波,象家用电器、电灯、剃须刀、电动玩具、甚至电子表都会产生特定的电磁波,只是频率、强度大小不同而已。我们生活的空间里充满了各种电磁波:日常家电、手机信号、电视、广播信号、街道上布满的各类带电管线、汽车点火、电机等等。分布在空中的电磁波从2Hz~5GHz(兆兆赫兹,赫兹:频率的单位)不等,强度大小不等。

一、 电磁波的基本特性

1、 传播特性: 它可以沿不同方向传播,遇到障碍物的时候,会产生反射、还会穿过在障碍物内继续传播、同时还会绕过障碍物绕射传播。

明白这点很重要,只有密闭体才能阻止电磁泄漏和对电磁波屏蔽,否则的话,只是阻挡,阻挡物不是密闭的,还是会绕射出去的,特别对高频波而言,微小的缝隙都会泄漏。对发射源(用电设备可以看作发射源)放在对电磁波的封闭体内,效果最好。

但它在传播的时候,会随着距离加长而衰减,损耗,不同的物质对电磁波的衰减大小不同, 一般的,金属、导电导磁物质、吸波材料等对电磁波的衰减较大,空气、木头、普通布匹、玻璃、塑料等衰减较小;在相同物质下,电磁波频率越高,被衰减的越大、波长越小绕射能力小,反之,则波长大,衰减的小、绕射能力强。 波长(米)与频率(赫兹)关系:波长(λ米)=光速(C=300,000,000米/秒)/频率(Hz)。

一般打印机、复印机产生的电磁波频率在10KHz~10GHz之间,波长在0.03米~30000米之间,高频波(400兆赫兹以上)一般称作微波、厘米波、米波。

因此密闭体可以选用金属网、屏蔽材料制作的编织布、金属玻璃、导电橡胶制品、锡箔、吸波材料、金属漆制作的涂层等。较高导电、导磁特性的材料可以作为屏蔽材料。工业屏蔽材料有钢板、铝板、铝箔铜板、铜箔等。

2、 传播的互易性:即它所经过的路径,传播到某处;从某处与它频率特性相近的电磁波也是以相似的路径反向、相似的衰耗传播到发射源。举个通俗的例子:比如你从镜子里看到了一个人的眼睛,那么那个人也同样能够看到你的眼睛。

知道这点也很重要,可以帮助我们估计打印机等从房间内辐射源泄漏到街道、开阔地等外部的损耗。可以借用平时的手机、呼机、收音机、电动玩具的遥控等来测试我们自己制作的防电磁波泄漏罩的性能。

其实,所有测试仪器都有一个灵敏度,也就是只要把电磁波强度衰减到一定量的时候,测试仪器就分辨不出来了,也就达到了防泄漏的目的。如何估算和测试在下面制作时介绍。

二、 自己动手

有了前面的基本知识,我们就可以自己动手给复印机、打印机等这些设备造一个“帐篷”,可以自己动手制作室内屏蔽室、屏蔽箱、屏蔽罩。甚至把整个房间改造成一个屏蔽室。

1、 材料的选择

各地市,特别是大城市、省会城市都有五金商店、劳动保护用品商店、安全防护用品商店等,有的还有自己的宣传网站、网上推广介绍,如果你在当地找不到或者你想找到当地的这些古怪材料商店,用下面推荐的关键字,可以使用任何一个搜索引擎(163、SOHU、GOOGLE)几乎每个地市都有这些东西或成品出售。关键字是:(我找到了非常多的地方有现成品、半成品可用)

屏蔽材料、屏蔽布、防护产品、劳保产品、防辐射材料、 防辐射用品、 防辐射服装、电磁辐射、电磁污染、电磁监测、电磁检测、电磁测试等等。

但是有些产品(成品)并不能直接来使用,象那些防辐射大褂、防辐射服装、孕妇用防辐射各类衣衫等,不能够直接盖在打印机、复印机上就行了,不只是因为价格较高(2、3百元左右);就是防辐射布料也很贵,近上百元一米,这些防辐射布料只是在普通织物中加了极细的金属丝,只能够阻挡辐射(即直射电磁波、也叫近场屏蔽,只在一个波长范围内阻挡),而不能起到防泄漏,也就是说,必须是密闭的才能有效的防止电磁波辐射,如在打印机上喷上金属漆、手机防辐射贴片、各类防电磁护片等,背心等。市面上的防辐射布料:

各类厂家生产的工艺、用料密度不一样,对电磁波的衰减大小有区别,一般有这几个指标:屏蔽率(95%以上)、屏蔽能力(即衰减值,50dB以上)、屏蔽频率范围(100KHz~1GHz,范围应越宽越好),一般都附有指标说明;但大都夸大其词,也可以自己简单的测试,在手机信号只有1~2格的地方,用该材料把手机密闭单层包裹住,拨打手机,看是否能够接通,如果电话返回“该用户无法接通”的通知提示,那么该材料的屏蔽效果就相当不错了,这种情况,衰减大约在20dB左右;否则的话, 再多密闭包裹一层,同样的测试,如果接不通,此材料屏蔽效果仍然不错,此时的衰减大约在10~20dB左右。若是3层,则衰减在10dB以下,这种材料防护作用很一般了,但比普通布料仍然高得多。(普通布料几乎没有衰减)。[如果你的手机开了工程模式,Net monitor模式,也可以用该功能的第3项来查看], 同样的方式,用AM调幅收音机测试对低频的衰减特性。手机测试的是800MHz~1GHz的特性,小灵通则可以测试在2GHz左右的特性。电动玩具、收音机测试的是低于1MHz的特性。

我们要把这些防辐射布料加工成封闭的“帐篷”、密闭的“箱体”,工作时把设备放进去,同时利用这个材料再制作一套窗帘等把房间的门窗等“漏气”(避免电磁波绕射出去)的地方也密闭遮挡住,基本就把设备产生的电磁波屏蔽掉了。这种方法建造的屏蔽室,散热不好,不宜长时间使用。注意购买这类防护衣料时,除孕妇产品外,一般都是有这种需要的企事业单位多,个人购买要索要发票等等,避免其它麻烦。

土法制作室内屏蔽室(箱)

以上介绍的方法成本较高,材料如同普通布料,对居室环境影响不大,适合有一定条件的家庭做。

但是对于大多数同修,可能经济上困难些,不要紧,在各地的五金商店、建筑材料(用具、器材)店都有最常见的过筛子用的铁丝网,有的较细、很软,是用来作筛细石灰、筛细砂的筛子用的,也有的很细,网眼很小、很密,这种金属网更好,可以象帆布一样用来加工制作成各种造型,如图:被放大的金属丝网格。

也有白铁皮,镀锌铁皮等等,铁皮加工起来麻烦些,需要专门的剪刀,这些工具也可以从这类商店里买到; 这些看上去不华丽,可均是绝好的防电磁辐射材料,效果比前边介绍的屏蔽布好得多,那种布是为了适合穿着而折中编织的,成本较高;可这个成本就低多了,而且可以随需要制作各种小屋、箱、帐篷,可以使用木条、铁条、钢筋、PVC管等做骨架;在里边能够放进设备、能进人工作就行了,注意制作这些屏蔽体,其出入屏蔽体的门、电源引入线等进线孔要留好,并密闭,住在楼上的在地板上的一面也要有屏蔽材料,不要忘记,否则会透过楼层传入楼下的;同时再用导线(即一般的电线、不用的网线等)接到自来水管上,或者建筑的裸露钢筋上,如果是平房,可以直接接到一个铁条或金属棒上插入地下就可以了。

铁皮、金属网材料接缝的密闭可以采用重合铰合的方式,并压紧,就象我们左右手指弯曲交叠勾住一样,见下图示:

只要保证做出来的屏蔽体是一个密闭体就可以了,我测算了一下,如果是双层材料制作的(铁丝网、或铁皮之间用木条隔开,保持几厘米的距离,如同一块厚铁板一样),它的屏蔽效能至少在80dB以上,建造好后,你带着手机、收音机等进去,在里边不会收到任何信号,根据电磁波传播的互易性,在外边也收不到在该屏蔽体内设备发出的信号。屏蔽体就是把外边的电磁波阻挡住不让它进入屏蔽体内,同时屏蔽体内的设备产生的电磁波也不能传播出去,这就是屏蔽室。它起到阻隔电磁波传播的作用。(严格的说,是电磁波被屏蔽箱吸收和衰减,再加上空气、墙体建筑物对它的衰减,在一定距离之外的街道上、开阔地上它的信号已经非常的弱,灵敏度很高的仪器也难以分辨了,因而达到了防监测的目的)。

这种方法制作出来的室内屏蔽室牢固,如同房中房,按照一个2米(长)X1.8米(高)X1.5米(深/宽)[此规格可以根据自己实际情况任意改变]的屏蔽箱,按照双层材料计算,所需金属皮、网也就40多平米,加上固定件、表面刷漆或表面缝制布幅包裹等附件,造价约千元左右,但不便于随时拆移,适合稳定居住之家采用。

再推荐一个积木式的构造屏蔽室的方法,适合于随时拆卸、居无定所,随时搬家的使用,拆卸之后,可以再从新装上使用。所选屏蔽材料,经济条件好的可以选择现成的市面上的屏蔽布料,不宽裕的可以采用上面介绍的细软如同布料的金属网、比如铜网。这些金属网网眼孔径不要大于1毫米,大于1毫米的也可用,可以错位复合多用几层缩小孔径,达到接近小于1毫米的大小就可以了。不论哪种为达到最好的效果,可以多用几层,金属网眼小于1毫米的用2~3层就可以了。这种自制屏蔽布效果比市面上的要好得多。

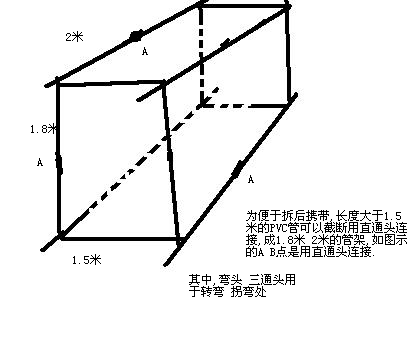

然后根据设备等大小构造一个草图,比如还是以2米(长)X1.8米(高)X1.5米(深/宽)为例,用木条、或孔径20~32之间的PVC管(各地建筑、装饰材料店有售,5~15元/根,一根3米长,主要是为方便制作简易固定框架,就象造房子事先建造一个建筑框架一样,同时注意配足相应孔径的直通头、直角弯头、三角通头,这些配件0.2~0.5元/个,PVC管非常易于加工,一个钢锯条(最好配个小钢锯、办公刀,封箱胶,这些不到20元)就可以构造出一个固定的框架, 见下面的简单示意图:

构造中, 如果拆卸后,材料不再重复利用,上图中A点可以不用直通头连接, 注意适当保证在地面的管架要比上面的宽些(即底面积大于顶面积),保证架体牢固平稳,否则容易摇晃不稳;可以在上图中的A处的直通头更换为三通头,多增加几条作横梁、或做竖柱,图中为了简洁省略了这些细节,这些主要是保证牢稳和有足够依附点保证屏蔽布密实、交叠连在一起的,并用来安装电灯等之用;同时两边的PVC管预留约5~10厘米的长度出来,便于固定我们将要包裹在框架上的屏蔽面料(“积木块”)。该屏蔽室的门设在右面中间,或右面靠近一端的地方,便于出入工作,工作时,要密实门,工作后,断电出来,通风。

屏蔽面料的制作,用上面介绍的金属、铜网做衬底,或作内芯,就象缝制棉被或做夹袄一样,用普通布料做面子,象缝制小棉被一样缝制一块一块的被子、“积木块”,这些被子的两边可以加装金属拉锁,把它们包在框架上,互相用拉锁连起来;也可以不加拉锁,在连起来的时候,再缝合上,按照上图的规格,可以缝制8~12块长度1.5X2米 1米X1.5米的屏蔽布,在脚下的那一面也要用屏蔽材料,可以不用带布料面子的,可以用金属皮、网直接作“地板”,注意一点,要保证所有这些金属网是连在一起的,是密闭的,不可留下过大、过长的空隙,特别是屏蔽室的门,屏蔽布可以交叠连在一起,避免构造的屏蔽室不是密闭体,否则还是容易泄漏出去的。屏蔽网要接地。

在无法交叠连接的情况下,可以采用多层覆盖,使连接处互相错开弥补这种不足。如图示:

建造好后,用前面介绍的方法测试,一般这种室内屏蔽室,没有大问题的话,把普通手机、小灵通、呼机、收音机、无线电视、电动玩具(遥控器在屏蔽室外操作)等带进去,关密实门,这些设备应该无法使用(即接收不到正常的信号,而在屏蔽室外可以接收到信号),如果如此,说明建造的非常成功;如果发生其它设备不可用,但有某个设备可用,这一般发生在收音机、手机上,因为这两类信号都特别强,这种情况屏蔽效果就差些,可能存在金属层用的少、或者存在其它泄漏点按照电磁波的特性找一找。

可以用手机信号的格数来大概估算衰减多少,比如手机4个格为满信号,如果进去后(要关实门,等10多秒后),一个信号都没有那最好;手机还剩下1格,大约衰减20~40dB左右,如果还剩下2格,大概衰减10~30dB左右。如果在室内你的手机信号本来就不满格,而基站又不是很远的话,说明你的房间本身就有较好的屏蔽作用。

如果你会用手机的工程模式,GSM型的手机要用设置软件打开;CDMA、小灵通手机本身就已经打开了(不同厂家的手机进入该模式的操作不同,但可以咨询到),可以利用它们的工程测试模式,内外对比直接计算出来。

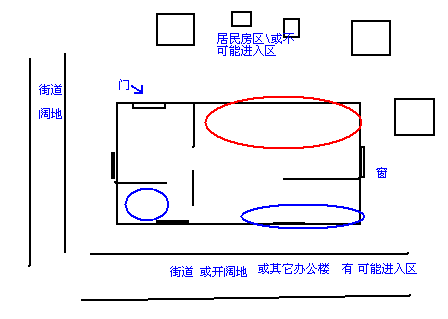

放置屏蔽室应选择在面向远离街道、开阔地、远离某些公共场所建筑的房间,同时窗户也要用屏蔽材料制作的布幔、窗帘遮掩,密闭。如图示房间结构和位置,较理想的放置屏蔽室的位置在红圈里,而其它位置均不太好:

建造一个标准的屏蔽室,一般都是几十万、到上百万的,他们要考虑通风等很多因素;我们都免了,我们只考虑了如何屏蔽、如何能够就地取材、没有基础的人就可以简单制作,这个大约千元左右。根据估算效果不比那些标准的差;当然好的方法肯定会有,希望有此专业技能的同修和正义人士提供更好,和更加实用的方法。
