【明慧网2004年9月25日】过了一年质保期后,很多喷墨打印机的废墨超容定期维护就得用户自己掏钱了,这笔非故障类的常规维护费,让很多用户都觉得付得很冤枉。下面我们就给大家讲讲当打印机过了1年的质保期后,如何自己动手对打印机进行废墨清理的操作,从而避免无谓的花费。

一、喷墨打印机废墨产生的原因

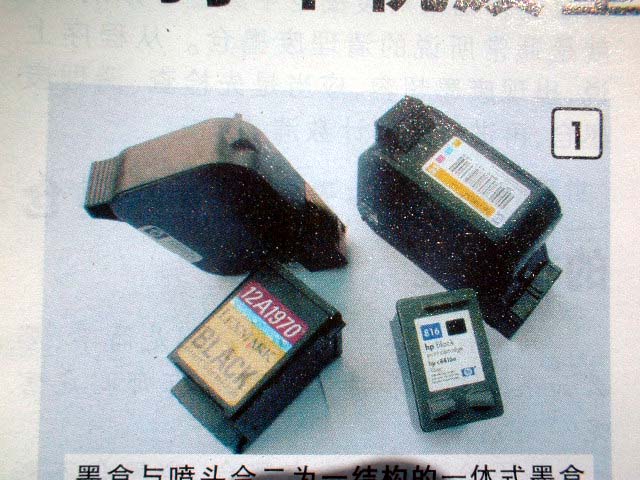

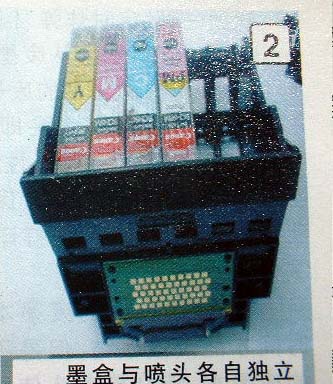

大家都知道,喷墨打印机喷头与墨盒从连接方式上来分主要有两种类型,一类是墨盒与喷头在制造中合二为一,称为一体式(图1);一类是墨盒与喷头各自独立,称为分体式(图2)。采用一体式喷墨墨盒的主要是惠普、利盟和联想品牌的打印机,惠普也有一些商务和大幅面喷墨打印机的墨盒采用了分体式设计。采用分体式喷墨墨盒的主要是爱普生和佳能品牌的打印机。

打印过程中产生大量废墨的情形,主要集中在采用分体式设计的喷墨打印机上,究其主要原因还是在于采用分体式的结构:由于只须更换墨盒,喷头与墨盒的接合部位就容易进入空气,从喷头进入的空气很容易将比头发丝还要细的孔道“撑住”,从而使墨水不能畅通,造成打印中的断线现象,断线后的打印会使文字缺笔画、图片有横纹和严重的白线条现象。同时,为了高速打印的需要,现在的墨水都是快干型,停用打印机时间长、气候干燥等多种原因,都会使喷嘴上的余墨凝结造成打印中的断线现象。当然,由于爱普生喷墨打印机采用的喷墨方式不同,喷头又固定在打印机内部,普通用户较难取出,这个问题表现得就尤其明显。

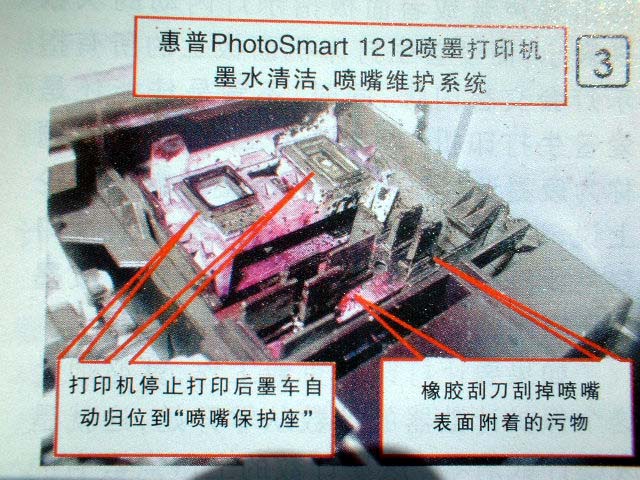

为了解决打印断线、字迹不清等问题,所有的喷墨打印机在位于机器最右侧都装有墨水清洁、喷嘴维护的硬件系统。打印机内部装有橡胶制作的胶皮刮刀,利用橡胶刮刀刮掉喷嘴表面附着的污物;同时,打印机停止打印后墨车自动归位到“喷嘴保护座”,利用“喷嘴保护座”的密封功能实施短期密封,防止喷头的墨水干结堵塞喷头(图3)。

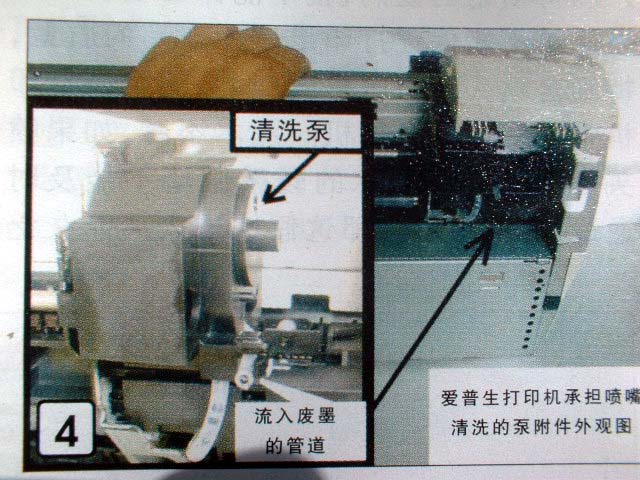

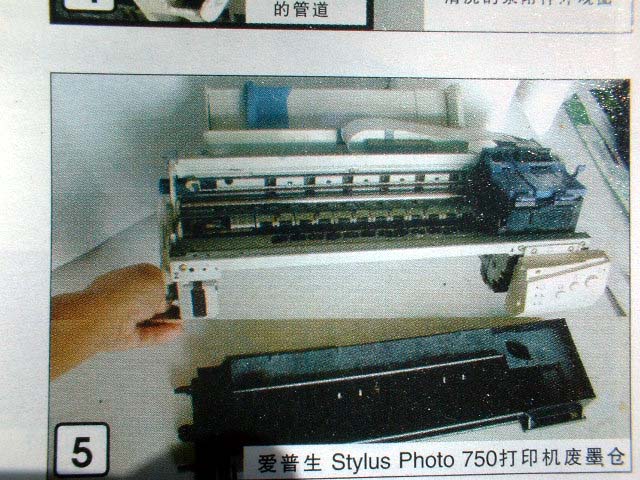

对容易产生断线现象的分体式机型,厂家采用了更为全面的喷头清洗疏通系统,即在“喷嘴保护座”下面有一专用清洗喷头的泵附件,它通过定期抽取墨盒中墨水的方法,让每色墨水都通过喷头孔道,最后从喷嘴处喷出达到疏通管道保证畅通的目的(图4),这些从喷嘴处喷出的多种颜色的墨水最后混合一起,即成为废墨,这就是清洗打印头的全过程,很多人把它简称为“洗头”。“洗头”产生的废墨总得有个地方存放吧,于是厂家就在打印机下部设立了一个独立的盘子,称为废墨仓(又叫废墨盘),“洗头”的废墨通过管道直接进入到打印机下面的废墨仓中(图5)。

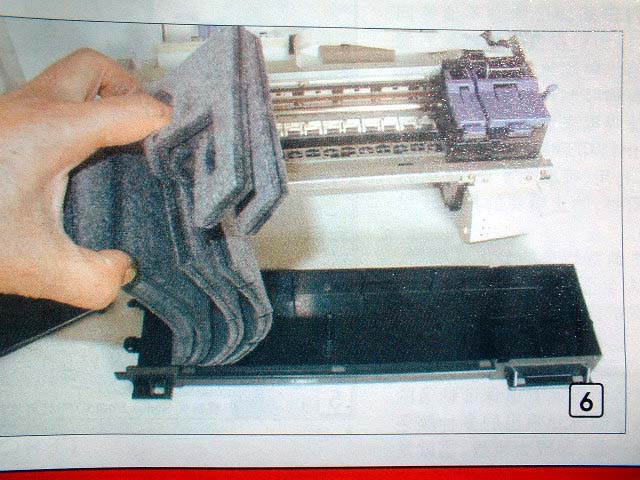

—体式喷墨打印机更换墨盒就更换了喷头,所以没有泵附件,也就不存在抽墨清洗。它产生的废墨很少,废墨仓就在“喷嘴保护座”下面。废墨仓中胶皮刮刀刮下的余墨,会随着时间的推移而板结在废墨仓里面。而分体式的废墨由于产生的量大,废墨仓的体积也大,同时在废墨仓中还放有棉毡来吸附废墨(图6)。

二、喷嘴清洗必不可少(墨盒、喷头分体式机型)

喷嘴清洗是废墨产生的主要原因,那么如果没有了泵附件对喷嘴抽墨这一“洗头’动作,打印还行不行呢,有人将泵附件取下,结果非但不能保证打印质量,而且还造成喷头的损坏。原因很简单:没有泵附件对喷嘴进行的吸墨动作,使喷嘴时刻充满待喷射的墨滴,就不能保证喷嘴的通畅,更不能保证打印出来的作品的质量,特别是喷头采用压电式、喷头固定在打印机中的爱普生打印机。流水不腐,如果喷头中偶有干结墨水的轻微假堵不能及时通过”洗头”疏通,那这假堵现象久而久之就成真堵喷头了,中低档打印机如果保修期外更换喷头,其价格比购买新机少不了多少钱,可见喷头价格之高。

三、废墨计数清零和清理废墨仓基础知识

废墨仓再大也总有个度,那什么时候这个废墨仓的废墨量会达到极限呢,为此,厂家设定了保护计数器,保护计数器会精确地将每次“洗头”的废墨量自动记录下来,当产生的废墨达到厂家规定的上限点数时,不同的打印机会通过不同的方式显示出来,通常佳能打印机会通过蜂鸣器报警声音或者面板指示灯闪动的次数采表示;而爱普生打印机面板上的所有指示灯会交替闪烁,同时,不管是佳能还是爱普生打印机,都会停止工作,这个问题称为废墨计数器满,简称废墨超容。理论上说,为了定期地清理这些可能导致打印异常或打印机损坏的废墨,设计这个废墨总量限制的保护计数器是必需的。如果要让打印机重新工作,就必须让这个保护计数器的计数从零开始,这就是废墨计数清零。废墨计数的上限点数有的型号打印机的大而有的型号打印机的小,也就是说上限点数是随打印机型号的不同而有差别,所以不同型号的打印机按照同样的使用量出现废墨超容的时间是不一样的。废墨清零的方式,厂家将它列入维修范围,那么在购买打印机一年内送修,维护是免费的,一年后的送修维护就得自掏腰包。由于各台打印机实际打印量不同,出现问题和处理方法不同等等原因,保护计数器上限点数到达的时间就不相同,一般情况是在新机使用半年至1年。另外一点就是既然是将它列入维修维护范围,那么保护计数器的记数是厂家设定并向用户保密的,所以废墨超容现象的出现时突然时、没有任何前兆的。

废墨计数清零,只是对保护计数器的计数重新开始,并没有减少废墨仓中存在的废墨,如果对废墨仓中废墨予以清除,就是通常所说的清理废墨仓。从程序上说,出现废墨超容,应当是先检查、清理废墨仓,再进行废墨计数清零。

四、检查和清洗废墨仓的重要性

只进行废墨计数清零那倒是简单.那么如果不检查和清洗废墨仓有哪些危害呢?

1. 不检查和清洗废墨仓,废墨会不断增多,特别是在棉毡中废墨水饱和的情况下,犹如一颗“定时炸弹”!在打印机处于平放状态下,废墨水会从废墨仓上沿溢出,一旦搬动打印机,超容的废墨会在打印机内部乱流,“定时炸弹”就会即刻引爆。

2. 墨水带有导电特性,废墨一旦流入到打印机主板和无绝缘保护的电器元件上,一通电,打印头和打印机主板就很容易烧毁。

3. 废墨仓中的废墨本身就需要很长时间才能慢慢板结,但是不断“洗头”进入的废墨水,特别是喷头使用到了一定时期自身质量下降以后,需要”洗头”的次数会大大增加,使废墨仓总是处于潮湿状态,墨水有一定的腐蚀作用且气味难闻,打印机的主板、喷头、电器元件长期处于这样的恶劣环境中,很容易得“感冒”。

五、打印机废墨清零基本方法介绍

保修期外的打印机废墨计数清零。除了送维修站外,用户也可以进行简单的处理。

1.处理须知

所有爱普生喷墨打印机都可以通过各自的《调试程序》软件来进行废墨计数清零;部分机型还可以使用面板按键进行废墨计数清零。要注意的是各个机型的按键选择和按键方法各有不同。佳能喷墨打印机是按照各个机型的《调试程序》软件中列出的废墨计数清零具体步骤来做指导,通过采用打印机面板按键的不同按法使打印机恢复到出厂的设置来解决废墨超容。

2.查询处理方法

由于爱普生和佳能喷墨打印机有数十种型号机型,所以在这里我们不可能将各机型面板按键废墨计数清零的不同方法逐一列出,更不可能向每位需要的朋友都提供《调试程序》软件。好在现在网络发达,通过互联网就能够办到。由于用户不可能拥有所有机型,所以只要单独查找并下载自己所需要机型的相关软件和资料即可。具体方法可以这样:首先利用互联网的中文网站搜索功能,输入“打印机论坛”文字进行搜索,即可直接进入”打印机论坛”或者寻找到网址,注册后进入论坛资料区查找下载即可。以下几个网站也都可以找到这些资料:

普广打印机论坛
hnp://www.oahelp.net
同理论坛
https://www.hc178.com.cn
中国喷墨论坛
https://www.ink4you.com/bbs

3.爱普生《调试程序》软件使用方法

使用爱普生的《调试程序》软件来进行废墨计数清零,没有使用过的用户也许开始使用时不熟悉,特别是这个软件不仅仅是废墨计数清零,它还包括了打印机的检查、调试、维护等多个模式,所以我们需要在这里对爱普生使用软件进行废墨水计数清零的步骤做个简单的交代。

第一步:

使用软件来进行废墨计数清零。打印机必须和电脑连接好,这点与使用面版按键进行废墨计数清零不同。

第二步:

打开对应型号的软件,使用软件来进行废墨计数清零,每个型号的喷墨打印机对应有一个专门的《调试程序》,程序软件相互是不通用的。比如:不能将爱普生830U的《调试程序》应用到爱普生R210机型上。当然,也有些型号的打印机仅是支持的打印幅面不同,故A4和A3幅面的机型也共用一个软件。比如爱普生1290(A3幅面)与890(A4幅面)就是共用一个《调试程序》、EX3与720机型也是共用一个《调试程序》。同时,打印机出产的年代先后不同,老一点机型的打印机其程序软件只支持在Win98中打开而不能在Win2000/XP中使用。这点需要特别注意。

第三步:

注意选好进入软件各模式前的选项。

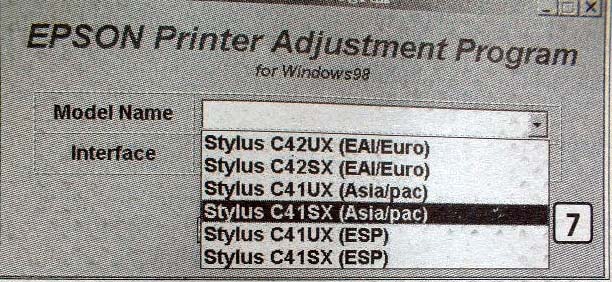

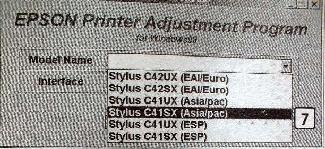

①《调试程序》一般是在世界所有地区销售的同型号打印机所共用,但是各地区销售的打印机在同型号的名称上有所不同,比如国内销售的EPSON Stylus Color 680在国外为EPSON StylusColor 777,国内销售780,由于地区电压或者功能上的不同,同型号不同名称的打印机内部就有少许差异,所以应当选择自己所使用的打印机标贴上的名称。

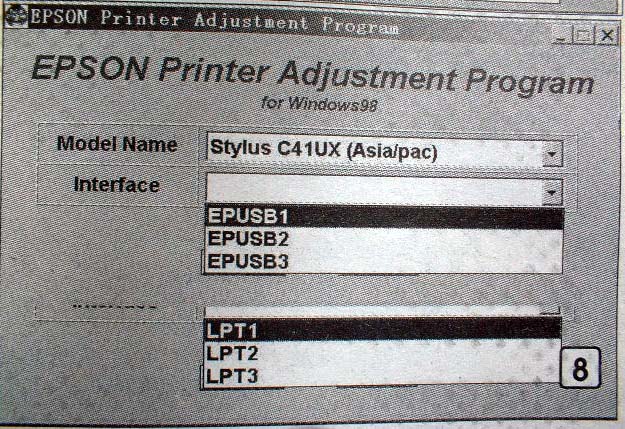

②按照打印机与电脑连接的方式选择是USB连接还是LPTl,有的还要选择连接端口号码(图8)。

第四步:

进入模式后直接点“维护”模式而不要在其他模式中胡乱点击(程序软件是英文界面,可以将翻译软件打开来使用)。《调试程序》可以对更换了机械部件的打印机做调试,也可以对更换了喷头的打印机重写新喷头ID号码,而目前打印机只是需要对废墨计数器清零,对其他一些需要专业知识来调整的项目建议不要乱点击,以免出错。

第五步:

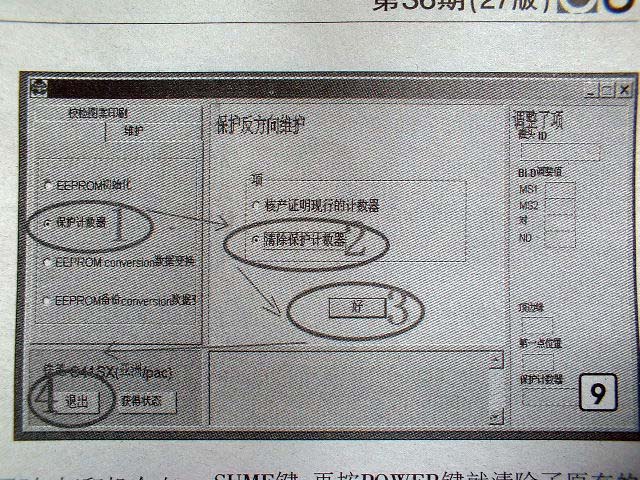

在“维护”模式中点击“保护计数器”,选“清除保护计数器”,然后点“好”(图9)。


第六步:

软件使用结束后不要直接点软件右上角的“x”来关闭,而要点击“退出”按钮逐步退出软件。退出软件的同时,打印机会有所动作,指示灯交叉闪动停止,打印机重新回到正常状态。

4.通过按键实现佳能喷打废墨计数器清零

对于佳能打印机,只要知道了操作步骤,即可通过面板按键的不同组合的按法将废墨计数器清零。各机型的《调试程序》都列出厂其废墨计数满后打印机的表现形式、清除步骤.这样直接在面板按键上执行即可使打印机恢复到出厂时的设定,—般步骤是:首先用不同的按键组合按法按键,同时注意仔细观察面板指示灯的不同颜色闪动提示来继续按键,使打印机进入初始化状态。比如佳能S900打印机,使用同时按下RESUME键和POWER键不松手的办法来打开电源,再继续按住POWER键,同时松开RESUME键,然后按RESUME键2次再松开POWER键。操作时,绿灯闪烁,当绿灯长亮后,表示打印机进入了初始化状态。

其次,进入初始化状态的打印机可以进行若干项目的调试,所以应根据《调试程序》中列出的表格找到废墨计数清零应当按下某个按键多少次的标示来操作,比如佳能S900打印机这个时候按RESUME键4次即进入废墨设置,也就是按4次RESUME键,再按POWER键就清除了原有的废墨计数,如果只按2次RESUME键就去按POWER键,则是打印机实施EEPROM信息打印了。

5。通过按键实现部分爱普生喷打机型废墨计数器清零

部分爱普生机型也可以使用面板按键进行废墨计数清零。通常方法是:同时按住进纸键、清洗键开机,待电源灯闪两次松开进纸键和清洗键,待电源灯再闪两次后,按住清洗键十秒,这时所有指示灯同时闪一下,计数清零工作结束。由于各机型对按键顺序和按下后停留时间要求不一等原因,所以要对应机型找出具体的方法,同时,有的机型不支持面板按键进行废墨计数器清零,所以这个方法有时无法奏效,好在每款机型都有对应的《调试程序》软件可以使用。

六、检查和清理废墨仓的具体办法

对打印机的废墨计数清零并不等于检查和清理了废墨仓,前面已经提到了没有检查和清洗废墨仓可能发生的危害,因此,在废墨汁数清零的同时应当进行以下一些工作:

1.废墨仓的检查

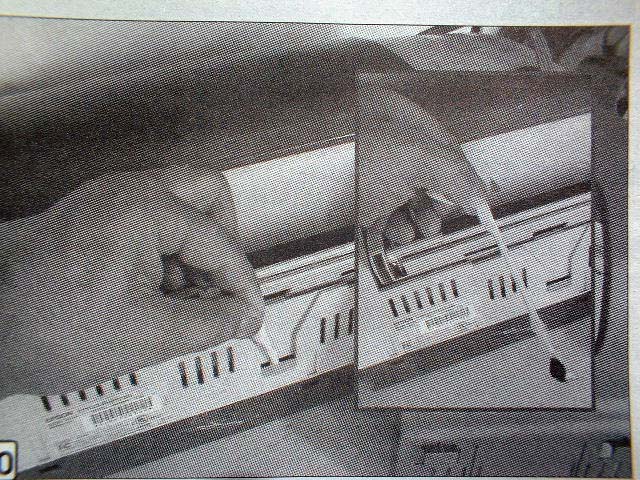

①现在的多数机型都可以通过打印机外亮的散热孔,特别是托纸部位后面的散热孔,插入铁丝等物件到打印机的废墨仓检查废墨量,也可以在细小的硬物体外面包上纸巾,将它插入废墨仓,通过检查纸张上吸附的废墨判断实际废墨量{图10}。

②早期一点的打印机,比如爱普生StylusPhoto 720、750等,打开面盖就可以看到左面小孔下面露出来的废墨仓棉毡,通过检查棉毡的废墨饱和度判断出实际废墨量。

③有条件的用户应当取下打印机外壳后仔细检查废墨仓。通过检查,凡是废墨仓中的棉毡能挤压出很多墨水的,说明实际废墨量超标。

2.废墨仓的清洗

接下来是对废墨仓的清洗,废墨量超标更加应当引起用户重视,用户可以采用以下几种方法清洗废墨仓:

① 拆卸打印机外壳对废墨仓进行彻底的清洗,可以用剪切的新棉毡之类的物体替换废墨仓里面的棉毡,也可以将取出的棉毡清洗干净烘干后再放回。

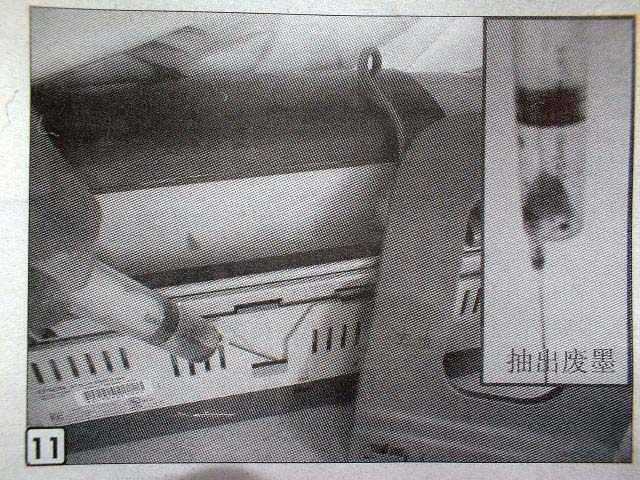

② 无法打开打印机外壳的用户,也可以用插有长针头(或者长管道)的注射器,将针头通过散热孔等孔道插入废墨仓中将废墨抽取出来(图11)。需要注意的是这种方法由于是抽取棉毡中吸附的废墨,因此不能完全抽干净,仍然需要注意平时检查的次数和抽取废墨的次数。

七、 日常使用注意事项

鉴于目前打印机废墨计数满的问题处理方式的实际情况,我们建议用户在日常使用中注意以下几点。

1.需要搬动的打印机尽量平放平移,不要倒置或倾斜。

2.需要长途运输的打印机事前应对废墨仓中的墨水量做检查;购买的二手打印机在通电前应注意检察废墨仓中的墨水是否溢出

3.尽早在有关网站找到自己所用打印机型号的废墨超容处理软件,下载收藏,以免一旦需要解决废墨计数满的问题时再寻找软件,耽误时间。

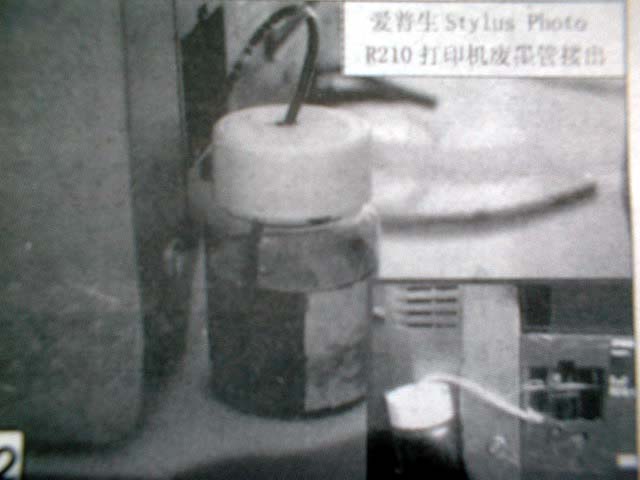

4.保修期外的打印机可以采用将打印机外壳取下,找到泵附件的废墨排管并加长;通过打印机外壳上的散热孔穿出引到打印机壳外面,接人一个小瓶子中,废墨水随时可以倒掉,减少保修期外清洗废墨仓的麻烦。一些打印机甚至不用取下外壳仓的麻烦。一些打印机甚至不用取下外壳也能将废墨管引出,比如:爱普生StylusPhotoR210打印机后而有一个废墨观察窗,取下这个废墨观察窗的固定螺丝,伸进手指头就可以勾出泵附件的废墨排管,剪10厘米的输液管;对接即可加长引到外面的小瓶子内(图12)。

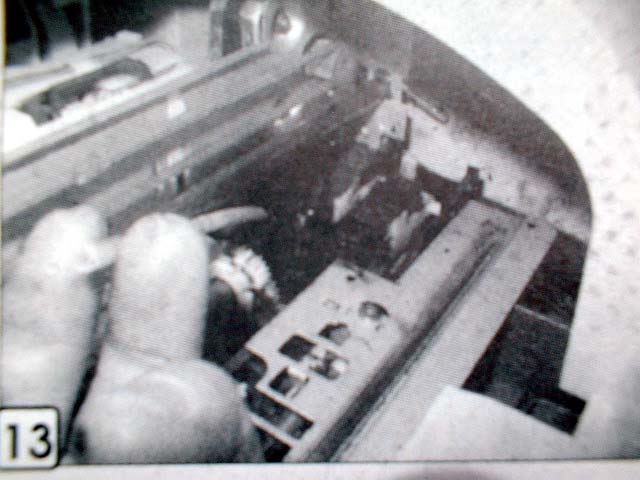

再比如爱普生Stylus Photo 810打印机在墨车停靠的位置下面一点就能找到泵附件伸到废墨仓的管道(图13),这废墨管道的材料是硅胶管,有弹性,非常结实, 接上一根10多厘米长的输液管后从打印机外壳上的散热孔穿出,外面放一小瓶子接废墨即可。

凡是采用废墨管外接废墨方法的用户、都应当注意高度问题,也就是废墨管道穿出打印机外壳的位置,尽量不要高于喷嘴高度。同时也要注意废墨管中间部位如果有弯曲,其最高点也尽量不要高于喷嘴高度。

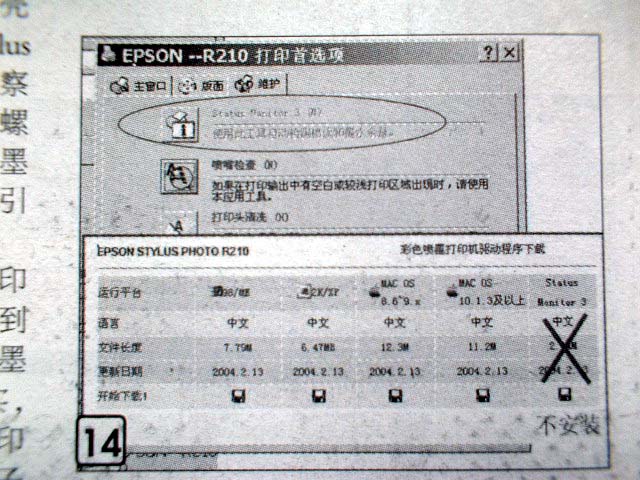

4. 配合上面第4点,用户可以使用对打印机驱动软件中的Status Monitor3采用不安装或者对安装了的软件卸载删除的办法,使打印废墨保护计数器失去与电脑系统之间的双向联系,这样,系统里打印机永远也不会提示废墨计数满了。当然,没有了Stanls Monitor3软件的支持,用户就无法从电脑上查看到打印机墨盒中的剩余墨水量,无非就是这点感觉不是很方便罢了(图14)。

编后语:

目前国内的打印机用户处于弱势群体,都被厂家的“行规”制约着,,随着打印机兼容墨盒、填充墨水甚至连续供墨系统的使用和推广,打印机废墨超容出现的概率将大大增多,对废墨超客的处理问题也会显得越来越重要.应该孔起大家的重视。打印机未过质保期的用户可以将打印机送到维修站免费维护。过了打印机质保期的用户,我们建议大家从上文提到的一些方法中,对照自己的实际情找出适合自己的解决办法,使不再困扰我们。
