简易定时器高音喇叭的制作方法

【明慧网2001年9月22日】在正法进程中,定时器高音喇叭在向被非法关在狱中大法弟子传送经文及揭露和窒息邪恶方面起到了独特的作用。现介绍一种简易廉价的定时器高音喇叭的制作方法,供大家参考。(造价:大功率80元/套;小功率53元/套,零件在电子市场有购)

原理:
利用石英闹钟定时控制微型继电器,再通过微型继电器的两对常开(正)联锁分别接通自动返带单放机和高音喇叭的电源,以达到定时的作用。(定时器可以单独用于其他地方)

方法:
1. 简易的盒式石英闹钟(无螺丝钉的较好,方便拆装,批发价2.30/只),把后盖撬开,看见一个与电源负极连通的铁压片。闹铃时压片下压,与电路板上端点(与集成芯片相连)连通。制作:将与芯片相连的那条电路从芯片旁边切断(用平口螺丝刀或镊子,以防窜电),然后在电路板接出两根细线(一根接电源负极,另一根接在电路板的端点处。【见图一】


1. 集成芯片 2. 引线接点之一 3. 闹铃控制压片
4. 电池负极接点(引线接点之二) 5. 齿轮 6. 线圈

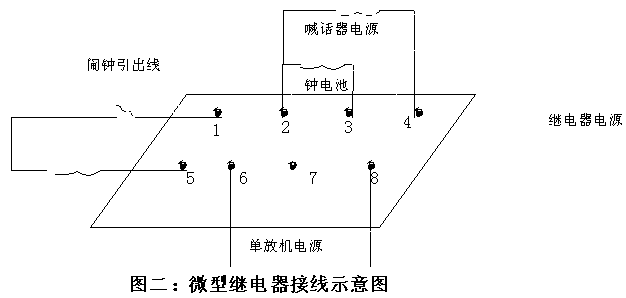

2. 进口微型继电器(两常开两常闭联锁的那种,直流5V或6V或9V,批发价3.50元/只,拆机件2.30元/只,),装四节电池的塑料电池盒(批发价0.50元/只,用于5V或6V)或便宜的仪表电池(批发价1.20元/只,用于9V)。制作:把闹钟接出线的一根接电池盒的正极,另一根接继电器线圈的正极;同时电池盒的负极接继电器线圈的负极。【见图二】


说明:在端点2和4各引一根线,把1和2的连线(电路板)切断即可。
1、5是继电器线圈两极;2、4和6、8分别是两对正联锁;2、3和6、7分别是两对反联锁

说明:上图是可连续播放的电路图。如要间断播放,则不需2和3间的闹钟电池插片。继电器(进口)线圈分正负极,吸合时有“咔”的声音,1—8为八只接线脚。其中单放机、钟电池、喊话器的电源均为插片插入。

3. 从继电器的两对正联锁上分别接两组线出来,每组线分别接在自制的双面插片的两面上。【见图二】双面插片的制作:把薄铜片(铁片或合金片)剪成和1号和5号电池底部相同大小的小片,把铜片焊上电线(或把电线卷在铜片的角上压紧);把韧性较好的绝缘塑料片(硬纸片)剪成稍大的小片,在塑料片的两面涂上双面胶,把两个铜片分别粘在塑料片的双面,这样就做成了互相绝缘的双面插片。

4. 喊话器(168型,15W,四节1号电池,批发价23元/只;188型,25W,六节1号电池,批发价50元/只),自动返带单放机(批发价17元/台),对录线(两头都象耳塞插头,批发价1.50元/根)。

制作:把对录线一头插在单放机的耳塞输出孔,另一头插在喊话器话筒输入孔;把一双面插片插在单放机两节电池间,另一双面插片插在喊话器的电池负极与极板弹簧间压住扣紧即可。

上述方法在设定时间播音1小时后停止,间隔12小时后再重播,因为闹钟只能响1小时。若要连续播放,只需在闹钟电池间插入双面插片,将插片串入一对常闭(反)联锁,当到设定时间后接通喇叭,断开时钟。(可根据不同情况选用)

以上是制作全过程。

喇叭放置步骤:检查对录线连接好,按下单放机的放音键,将单放机音量调至最大,自动返带打到循环,喇叭音量调至最大,按下喇叭开关,双面插片要插好,闹钟调至需要时间,打开闹铃控制开关,放置喇叭。
